ARM64内存基础知识

Word count: 4.6kReading time: 17 min

 2025/11/04 

ARM64内存虚拟化

ARM内存屏障 DMB

DSB SY：数据屏障指令，多核数据同步问题，主要解决内存数据还未写入，就被乱序的指令读取的问题。

dsb(sy) 会等待其他核的广播应答后，才算完成

ISB：指令屏障，清空 ISB 后面的指令，并把还没执行的指令丢掉，重新取值（比如让CPU重新读取寄存器状态）。ISB 不会管TLB缓存是否一致，只管指令状态，所以只用 ISB 会存在缓存一致性问题。

ISB不会等广播应答

内存基础知识

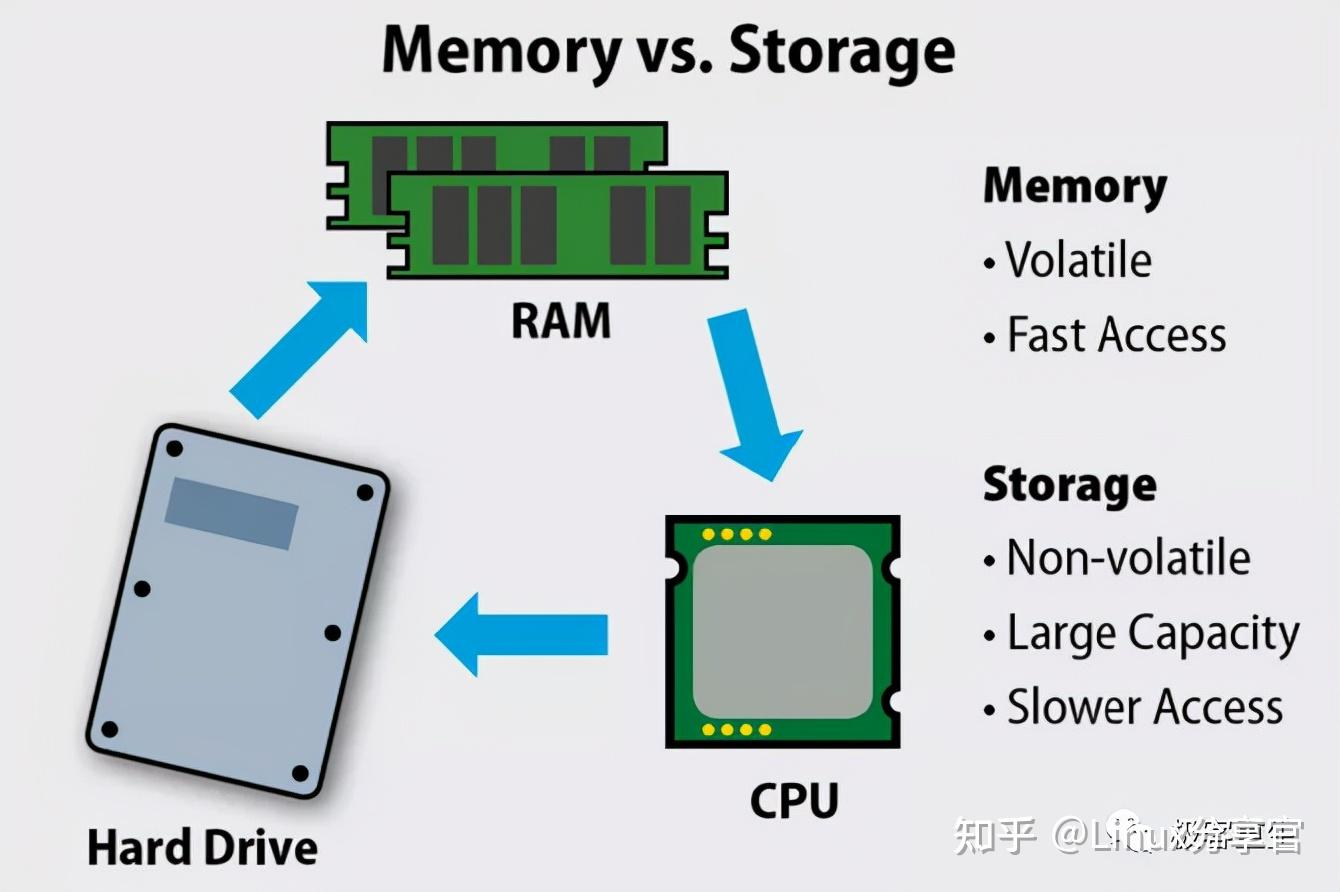

内存是什么？

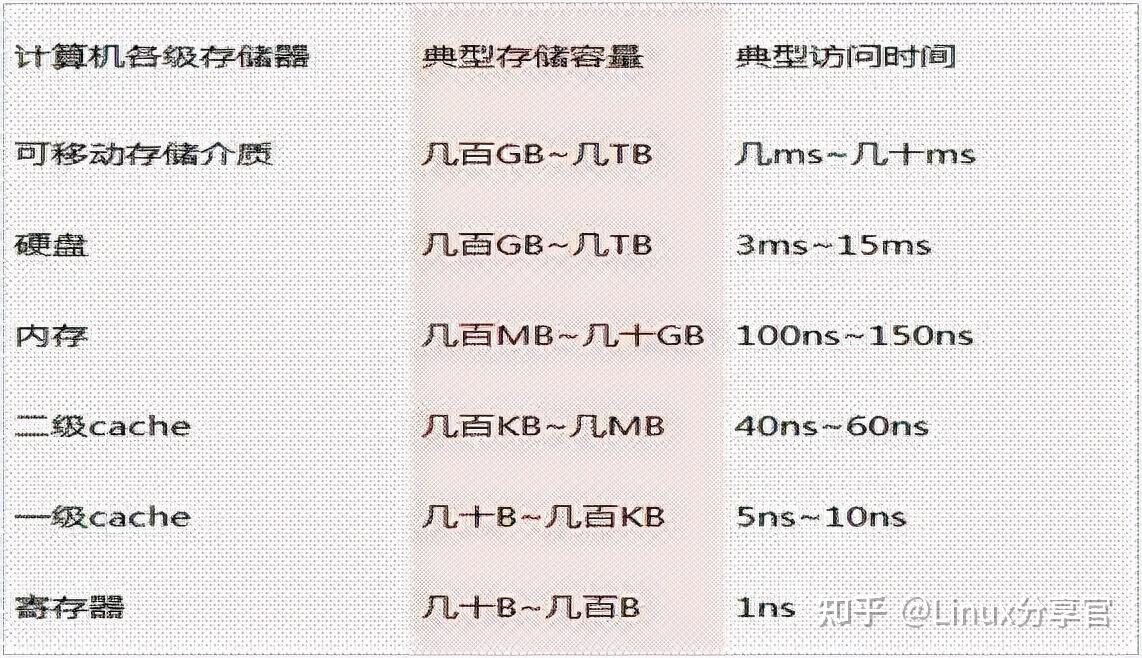

内存又称主存，是 CPU 能直接寻址的存储空间，由半导体器件制成；
内存的特点是存取速率快，断电一般不保存数据，非持久化设备；

内存的作用

暂时存放 cpu 的运算数据
硬盘等外部存储器交换的数据
保障 cpu 计算机的稳定性和高性能

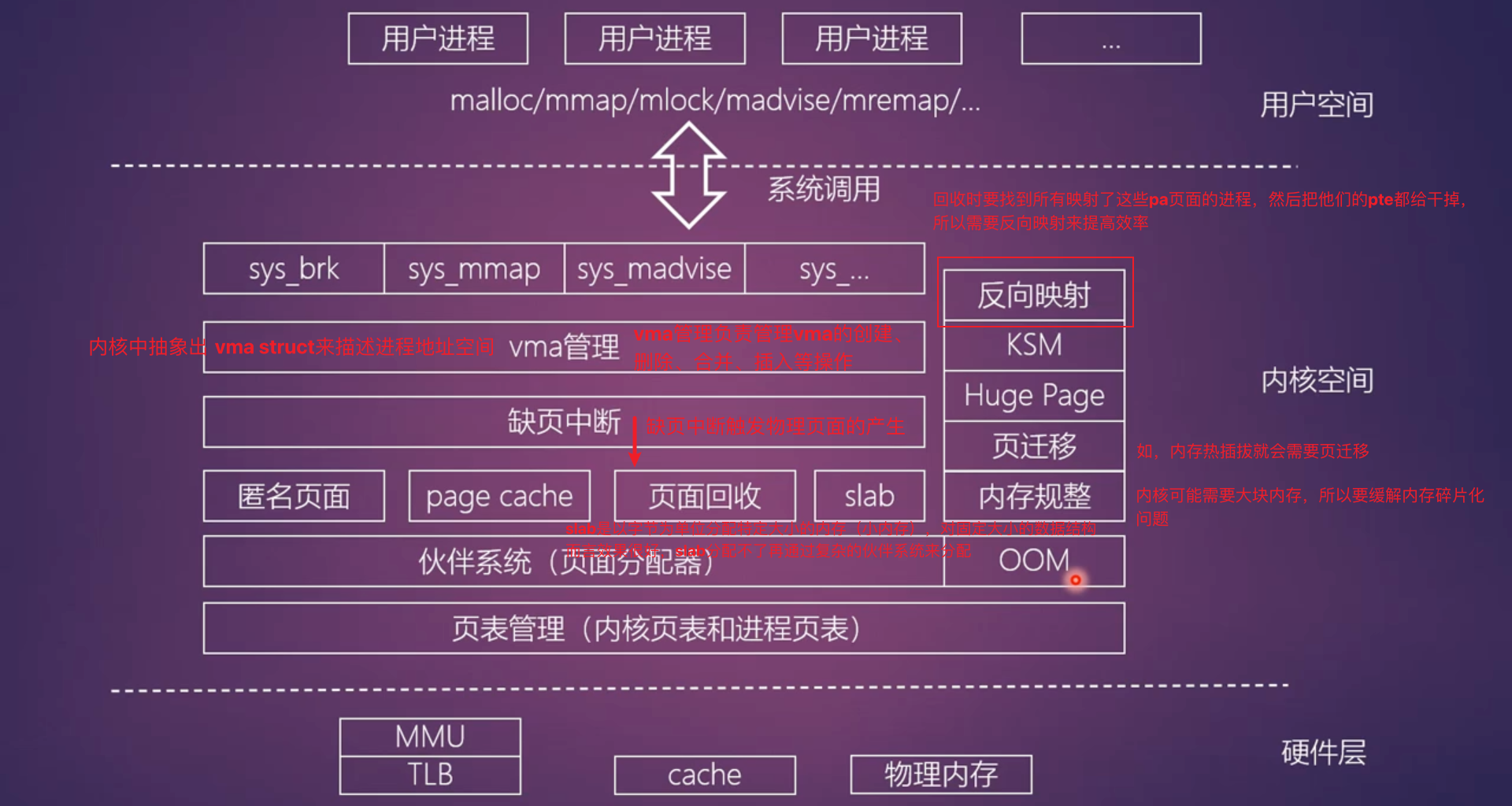

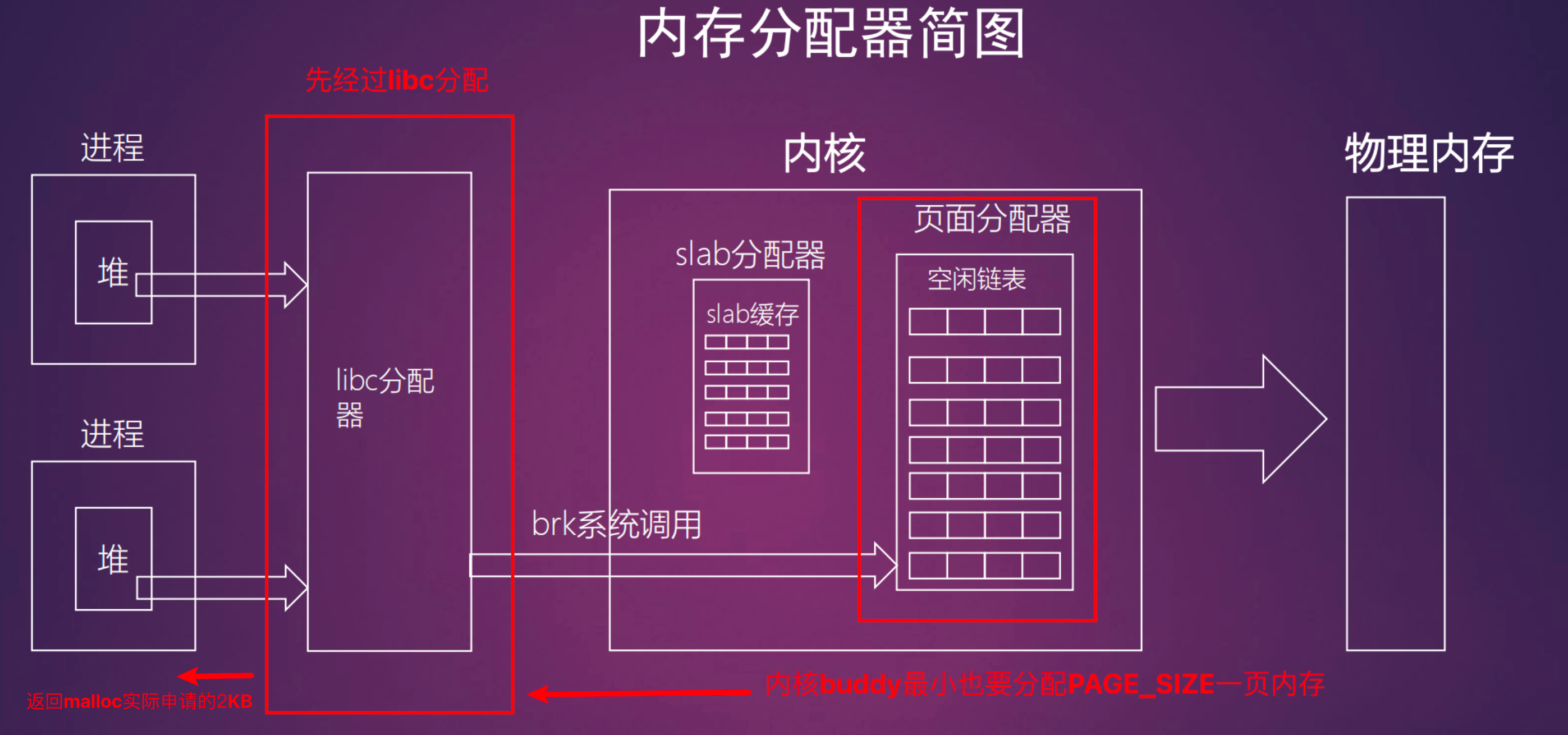

在linux内核中，内存管理子系统可以抽象为下面的模块：

用户空间进程
    │
    ▼
系统调用接口
    │
    ├── mmap() ──┐
    ├── brk()   │
    ├── malloc()│
    └── 其他内存相关系统调用
    │
    ▼
虚拟内存管理器 (Virtual Memory Manager)
    ├── 地址空间管理 (mm_struct)
    ├── 虚拟内存区域管理 (vm_area_struct)
    ├── 页表管理
    ├── 缺页异常处理
    └── 页面回收与换出 (LRU / Swap / Watermark)
    │
    ▼
物理内存管理器

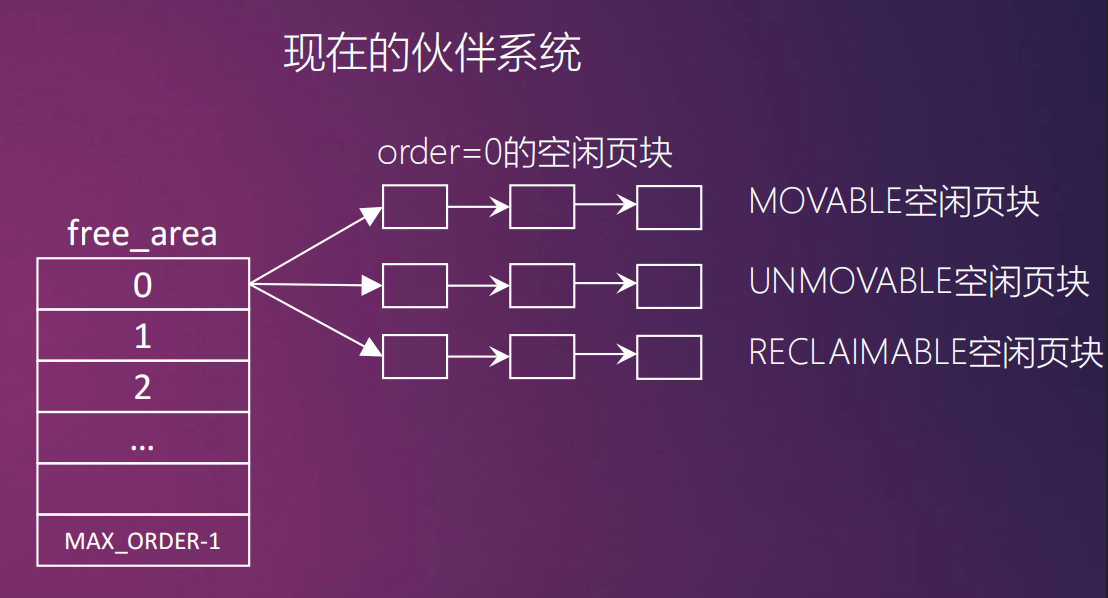

    ├── 伙伴系统 (Buddy System)
    ├── SLAB/SLUB分配器
    ├── 每CPU页框缓存

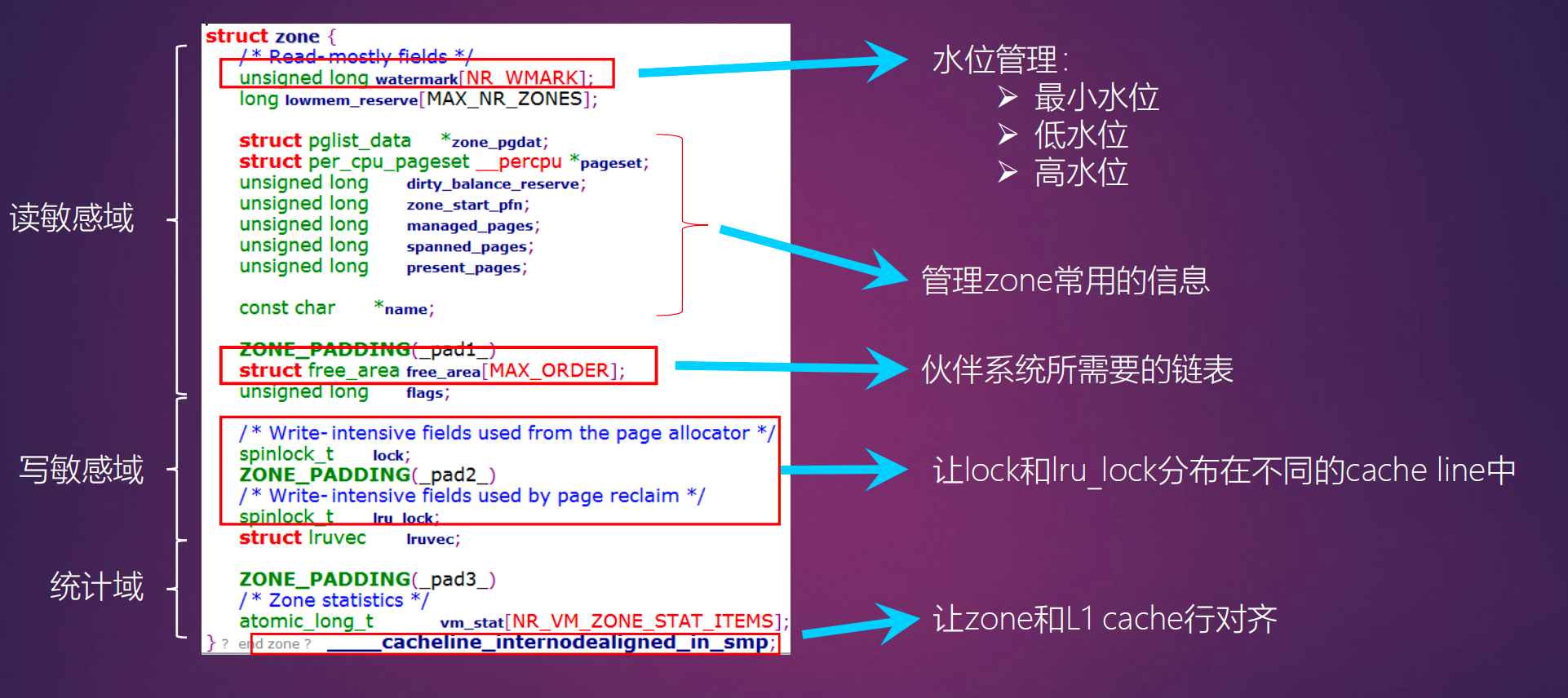

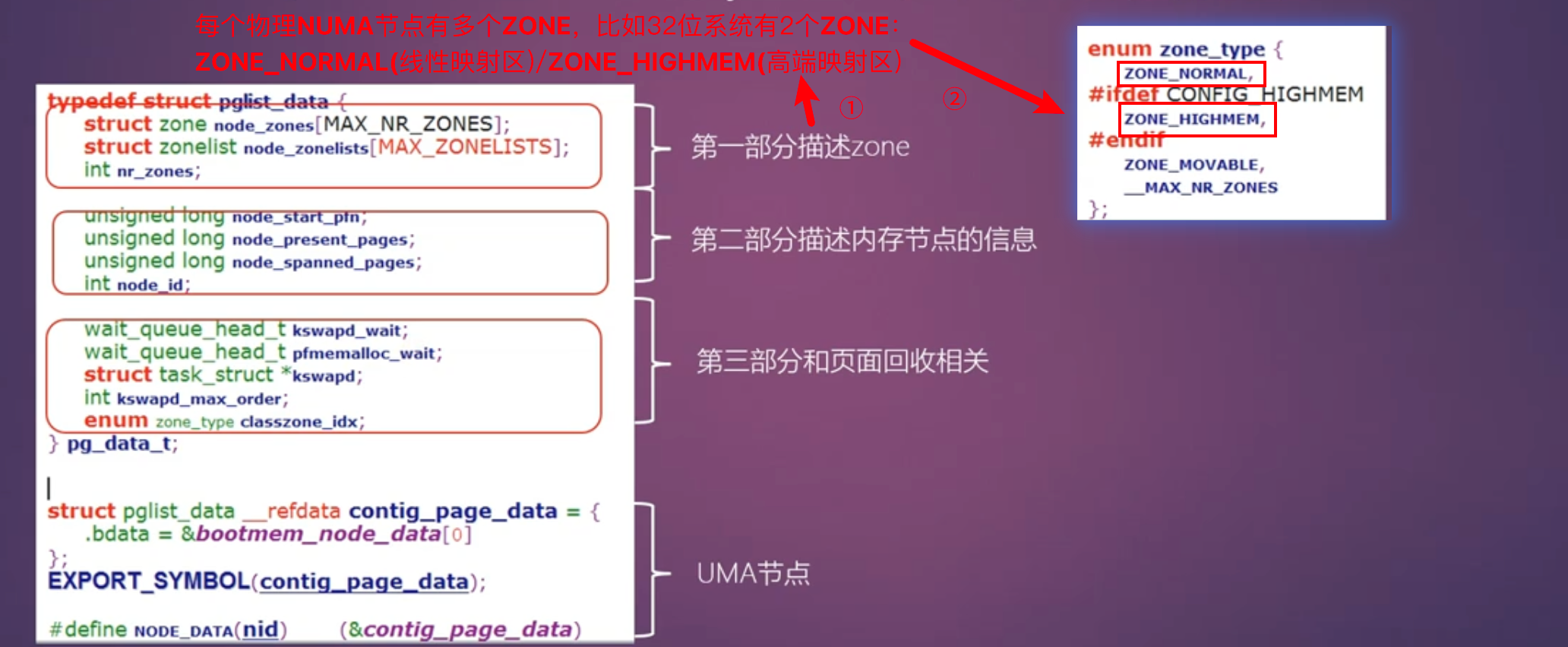

    └── 内存区域管理 (ZONE)
    │
    ▼

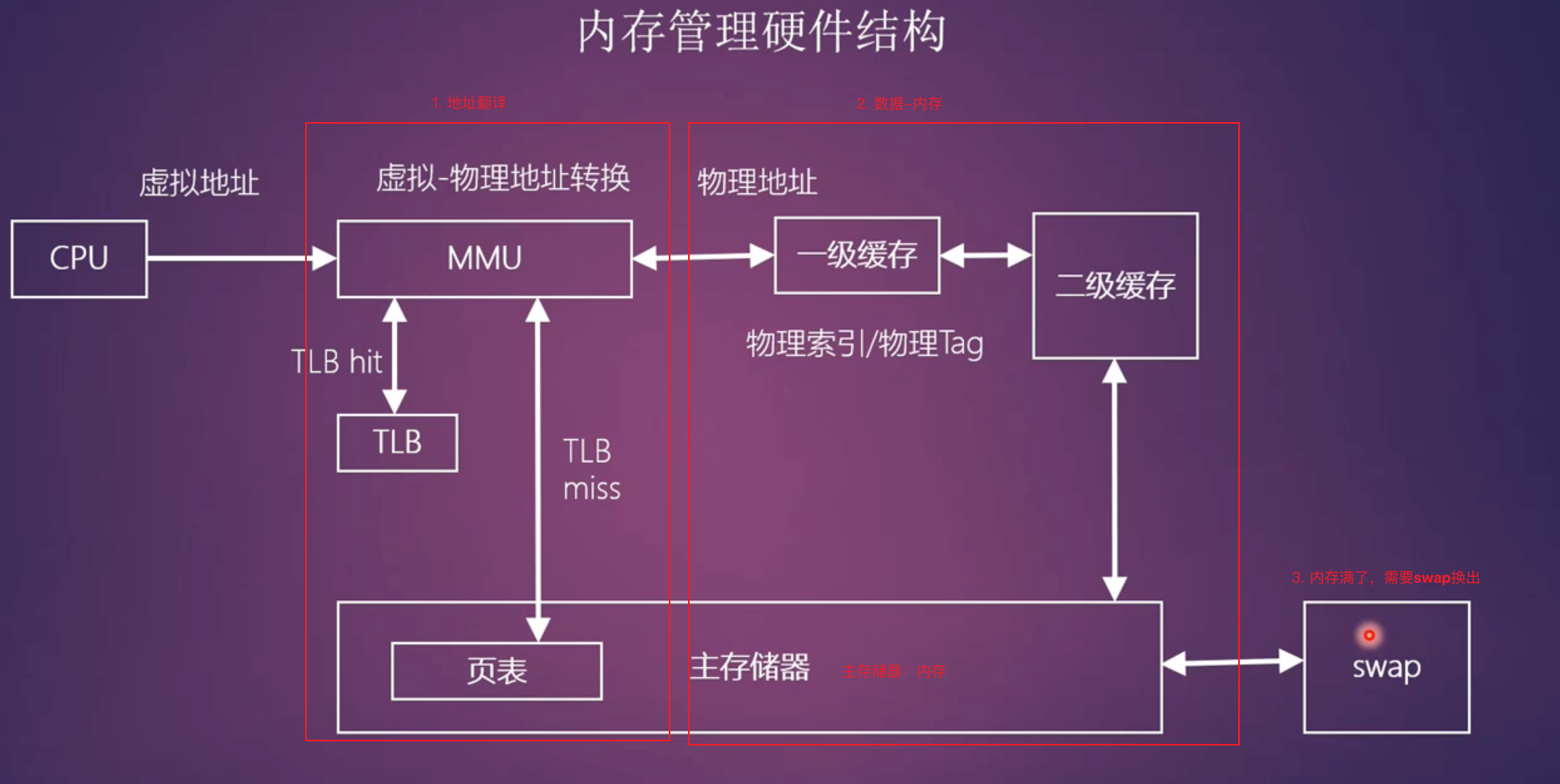

硬件抽象层
    ├── MMU接口
    ├── TLB管理
    └── 架构特定代码

内存管理篇

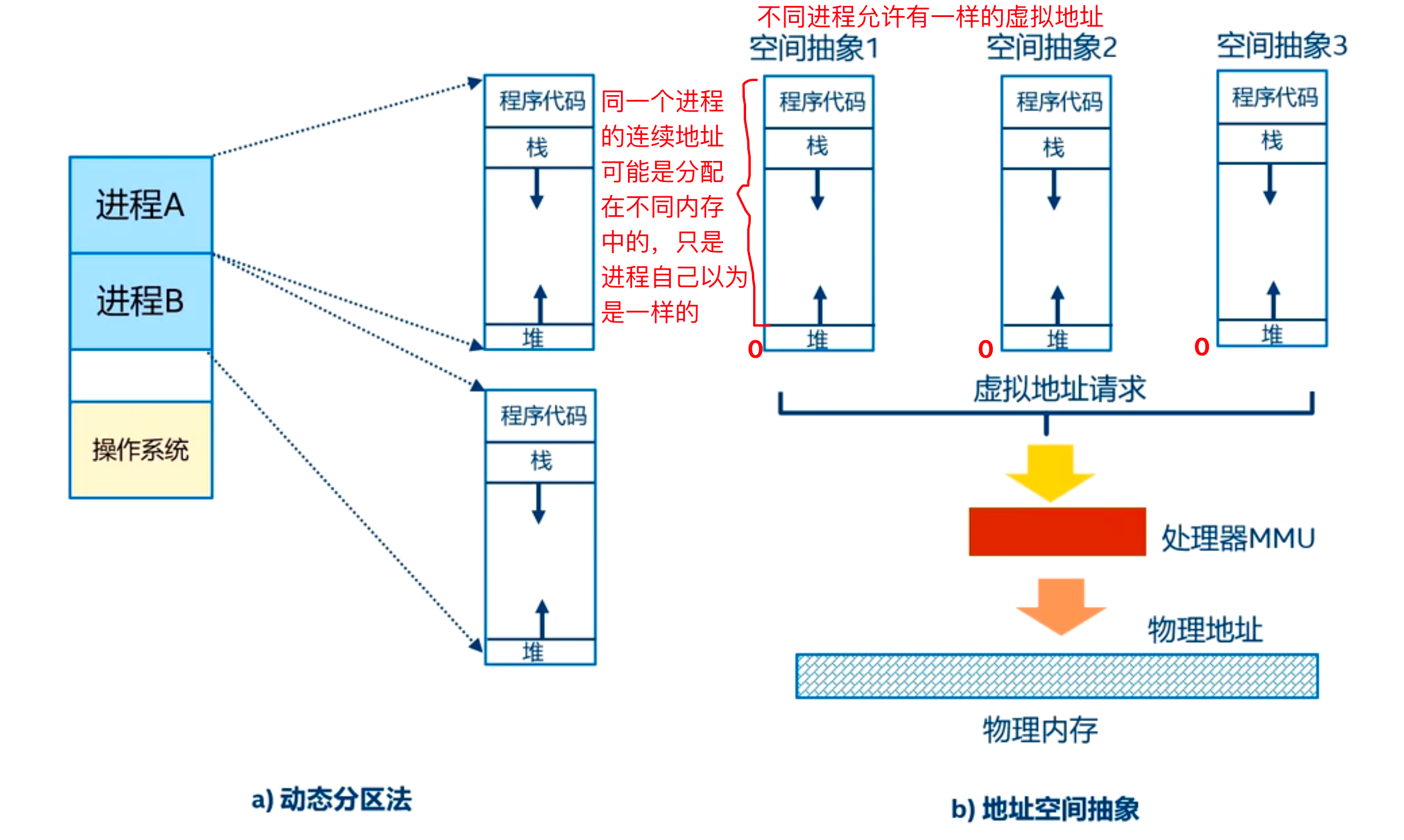

多进程内存分配

虚拟存储器：操作系统为每个进程提供的抽象内存空间。它让每个进程都认为自己拥有连续、独占的大块内存（通常从0到最大地址），实际上这些数据可能分散在物理内存的不同位置，甚至暂时存储在磁盘上。
虚拟地址空间：每个进程独立的地址视图。两个进程可以使用相同的虚拟地址，但它们映射到不同的物理内存区域。
物理存储器：计算机实际的硬件内存（RAM）。这是数据真正存储的地方，由物理地址直接访问。
页帧：物理内存被划分的固定大小块。例如4KB、2MB或1MB。每个页帧有一个唯一的物理页帧号（PFN）。
虚拟页帧号（VPN）：由虚拟地址中的高 N 位组成，用于页表翻译时的查表。虚拟地址 = VPN + 偏移量（Offset）。例如在4KB分页、48位虚拟地址的系统中：
- 高36位：VPN
- 低12位：偏移量（0-4095）

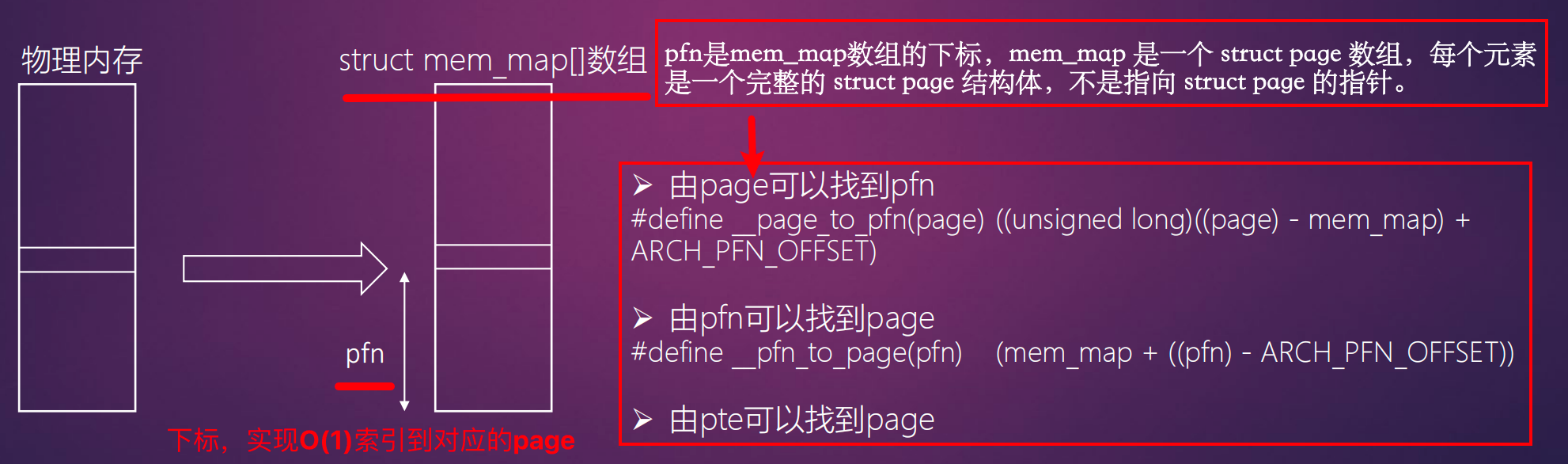

物理页帧号（PFN）：物理内存中页帧的编号。物理地址 = PFN + 偏移量。VPN通过页表映射到PFN。
页表 PT：存储虚拟地址到物理地址映射关系的数据结构。每个进程都有自己的页表。页表本质是一个数组，索引是VPN，元素是页表项。
页表项 PTE：页表中的每个条目，包含：
- PFN：对应的物理页帧号
- 有效位：该页是否在物理内存中
- 读/写/执行权限位：控制访问权限
- 脏位：页是否被修改过
- 访问位：页是否被访问过
- 其他控制位：如缓存策略、用户/内核模式等

他们之间的结构关系为：

页表（PT）
  ├── PTE[0] ──> PFN: 123  (VPN 0映射到物理页帧123)
  ├── PTE[1] ──> PFN: 456  (VPN 1映射到物理页帧456)
  ├── PTE[2] ──> 无效位=1 (该页不在内存中)
  └── PTE[n] ──> PFN: 789  (VPN n映射到物理页帧789)

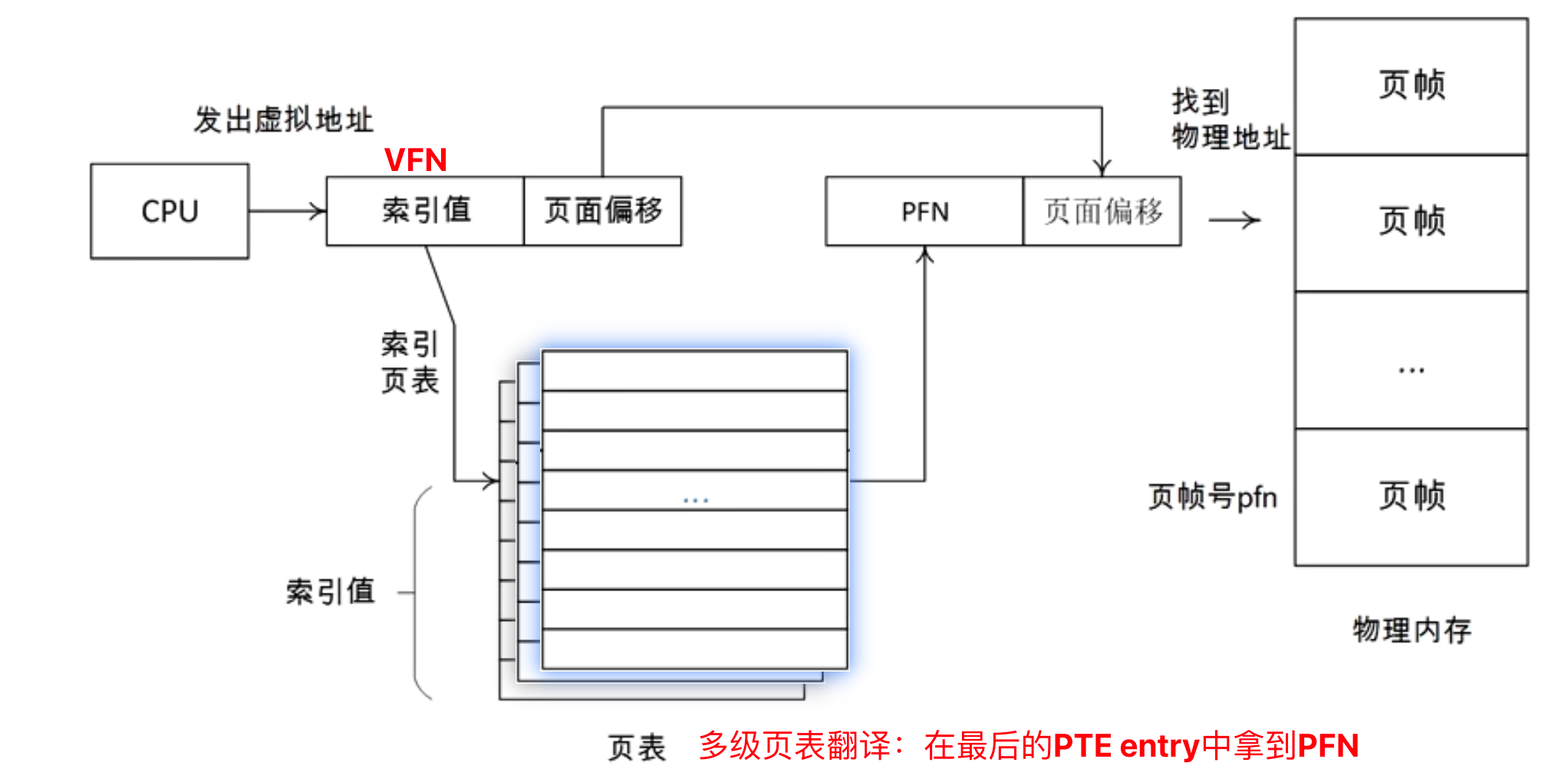

查找过程 1. VPN作为索引：用虚拟页帧号（VPN）直接访问页表数组

从PTE中提取PFN：页表项中存储了物理页帧号
组合成物理地址：PFN + 偏移量

查找过程可以概括为以下的过程：

虚拟地址翻译流程

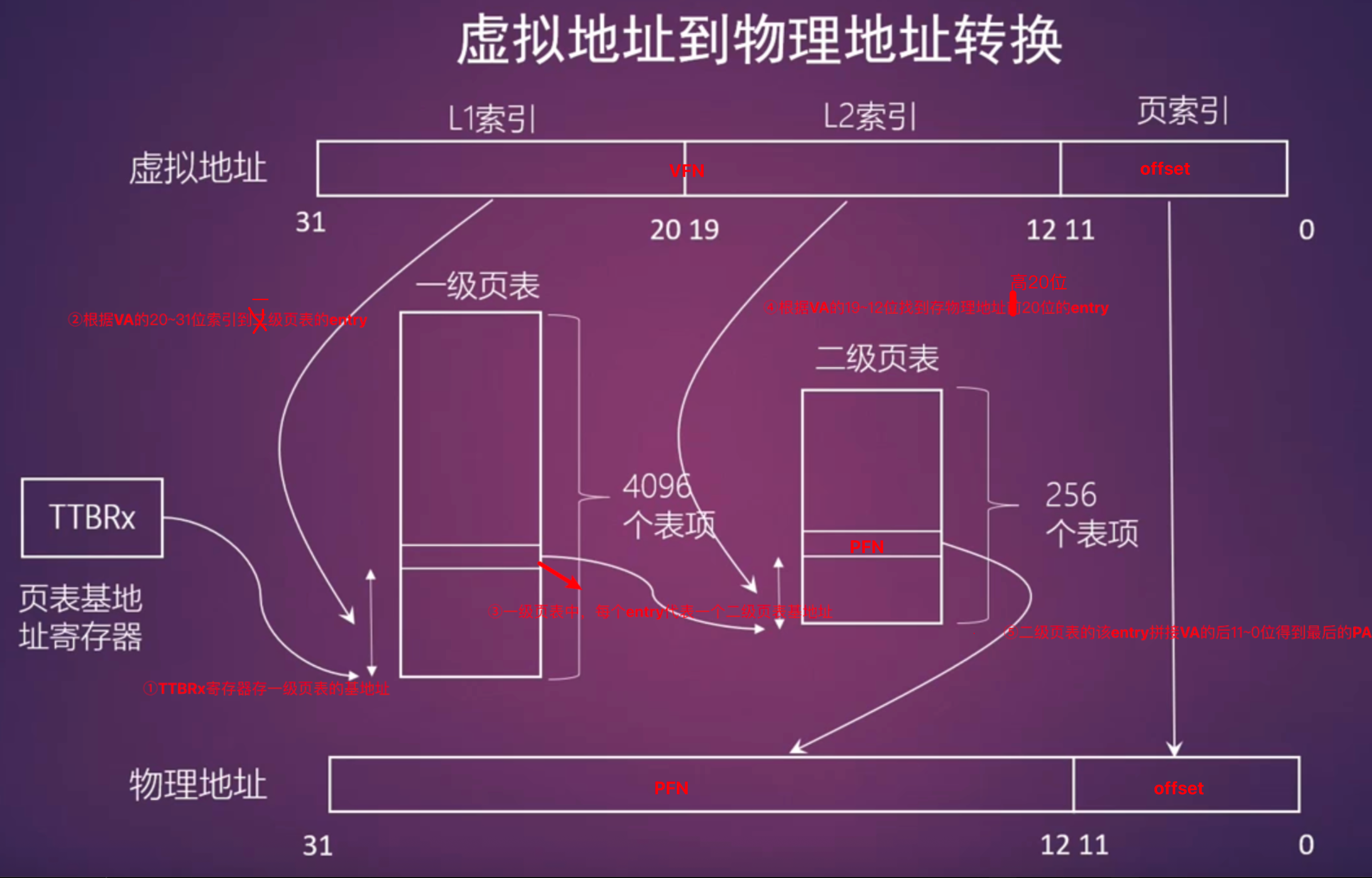

虚拟地址到物理地址的映射由 MMU 来实现，是纯硬件实现的，它的地址翻译流程如下所示，这里只画出了二级页表的情况，实际上现代系统普遍使用多级页表，ARM64 架构通常支持三级或四级页表（取决于虚拟地址位数和配置）：

现代 Linux 内核在 ARM64 上默认使用 四级页表（PGD → PUD → PMD → PTE）。

假设目前有一个页，它的64bit虚拟地址是[VFN=0xffff018140e09]+[offset=0x000]。由于内存是字节寻址的，因此我们可以以字节的形式进行访问，所以这个例子是:

访问这个页的第一个字节，地址是[0xffff018140e09]000

访问这个页的第二个字节，地址是[0xffff018140e09]001

访问这个页的第二个字节，地址是[0xffff018140e09]002

...

这一整个PTE页所有 entry 的高 36 位都是一样的。

虽然地址翻译由 MMU 硬件完成，但页表由操作系统软件管理。需要通过软件维护页表，比如创建页表、更新页表项、通过设置页表项中的权限位来控制访问权限（如读写权限、用户态/内核态权限等）.

用户/内核空间页面管理

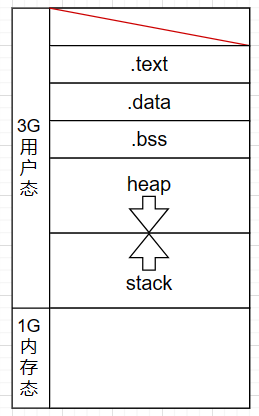

linux 系统把地址空间分为用户空间和内核空间两部分，用户空间的地址由用户态程序使用，内核空间的地址由操作系统内核使用。

较低的地址范围用于用户空间（0~3GB）
较高的地址范围用于内核空间（3GB~4GB）

flowchart LR
    A[VMA查找触发场景] --> B[缺页中断处理]
    A --> C[内存分配与映射]
    A --> D[内存保护与权限检查]
    A --> E[进程信息查询与调试]

    B --> B1[查找发生缺页的虚拟地址
所属的VMA]
    B1 --> B2{VMA是否存在?}
    B2 -- 是 --> B3[权限检查]
    B2 -- 否 --> B4[发送SIGSEGV信号
终止进程]
    B3 --> B5[分配物理页面
建立映射]

    C --> C1[malloc/mmap]
    C1 --> C2[查找空闲区域
或检查映射冲突]
    C2 --> C3[创建或扩展VMA]

    D --> D1[访问非法地址
或权限违规]
    D1 --> D2[快速定位VMA
进行权限判断]

    E --> E1[读取 /proc/pid/maps]
    E1 --> E2[遍历进程所有VMA
格式化输出]

匿名页面（通常是进程的私有数据）、page cache、slab都有自己的链表结构来组织页面
对于页面回收而言，内核比较喜欢回收干净的page cache
ksm是服务虚机的，系统中创建很多一样的虚机，会产生很多相同的匿名页面，所以ksm的作用就是把他们合并起来，减少内存占用

大页（Huge Page）

我们常用的页大小是4KB，但在某些场景下，使用更大的页（如2MB或1GB）可以显著提高性能，减少TLB miss的次数。

48位虚拟地址
┌────────────────────────────────────────────────────────────────────┐
│ 47                                                               0 │
└────────────────────────────────────────────────────────────────────┘

─────────────────────────────────────────────────────────────────────
4KB 页分配 (页大小 = 4KB = 2^12)
┌────────────────────────────┬────────────────┐
│       PFN (36 bits)        │offset(12 bits) │
│       [47 ... 12]          │ [11 ... 0]     │
└────────────────────────────┴────────────────┘

─────────────────────────────────────────────────────────────────────
2MB 页分配 (页大小 = 2MB = 2^21)
┌────────────────────┬─────────────────────────┐
│    PFN (27 bits)   │      offset(21 bits)    │
│    [47 ... 21]     │      [20 ... 0]         │
└────────────────────┴─────────────────────────┘

─────────────────────────────────────────────────────────────────────

对比说明：

offset 位数 = log2(页大小)
PFN 位数 = 48 - offset 位数
页越大，offset 占用位数越多，PFN 位数越少，TLB 条目覆盖范围越大

大页：mmu访问页表的消耗是很严重的，以二级页表为例，一次tlb miss就会导致两次内存访存；所以huge page的最大的好处是可以减少 tlb miss 次数，比如，你现在需要分配2mb内存，如果使用4k的页面，需要tlb miss 512次

flowchart LR

    subgraph A["使用4KB页 (2MB区域 = 512页 PTE)"]
        direction LR
        A1["需要512个虚拟页
（VPN 0~511）"]
        A2["需要512个PTE
（页表项）"]
        A3["需要512个TLB条目
才能完全映射"]
        A1 --> A2 --> A3
    end

    subgraph B["使用2MB大页 (2MB区域 = 1页 PMD)"]
        direction LR
        B1["仅需1个虚拟页
（VPN 0）"]
        B2["仅需1 个PTE"]
        B3["仅需1个TLB条目
即可完全映射"]
        B1 --> B2 --> B3
    end

    A3 --> C["结果：TLB空间压力大
转换开销大、易缺失"]
    B3 --> D["结果：TLB空间压力极小
转换快、命中率高"]

大页虽然对大内存很友好，但是分配小内存是就会有浪费的问题。

如果在开启了2MB大页的情况下，你的应用只需要4KB的内存，整个映射和查找过程操作系统必须在物理内存中找到一段连续的2MB物理内存块。这与普通4KB页不同，普通页只需4KB连续，而大页强制要求2MB连续。

结果：一个页表项（PDE）直接映射了2MB的物理空间。虽然你只用了4KB，但在硬件看来，这2MB空间现在都属于你。

地址计算：命中后，直接用物理地址高位（PPN）拼接虚拟地址的低位（Offset，即页内偏移），得到最终物理地址。对于2MB页，偏移量是21位。

现代操作系统的解决方案（透明大页 THP）：

Linux的透明大页（THP）机制很好地解决了你的疑虑。它的行为是动态的： - 进程申请内存，内核默认按4KB页分配。 - 内核后台线程扫描，发现进程占用了大量连续的4KB页。 - 内核尝试将这些连续的4KB页合并成一个2MB大页。 - 如果进程后续只访问其中4KB，或者修改局部权限，内核甚至可以将大页拆分回4KB页。

结论：如果是静态开启大页（如HugeTLB），映射和查找都按2MB粒度进行，TLB中只有一条记录，效率极高但内存浪费严重；如果是透明大页，内核会动态调整，尽量让你“既享受大页的速度，又不失小页的灵活”。

2MB大页的页表结构：

逻辑名称	Linux内核常用名	索引级别	区间
Page Global Directory	PGD	一级	[47-39]
Page Upper Directory	PUD	二级	[38-30]
Page Middle Directory	PMD	三级（关键转折点）	[29-21]
Page Table Entry	PTE	四级（2MB大页时无四级）	[20-12]

第 4 级 PTE 页表每个 entry 能映射的内存空间大小是由 offset 位数决定的，比如当前 offset 有 12 位，那么 PTE 页表项就能映射 2^12 = 4KB 的内存空间。

那么同理，每个 PMD 页表项能映射的内存空间大小就是 2^(12+9) = 2^21 = 2MB 的内存空间了。

从上面的表格分段情况也可以看出，4 级页表中，每级页表用 9 bit 来索引，所以每级页表有 512 个 entry（2^9 = 512），每个 entry 可以映射 4KB 的页，所以每级页表可以映射 512 * 4KB = 2MB 的内存空间，这也是为什么 PMD 级别的一页可以直接映射一个 2MB 大页的原因。

以一个2MB大页为例，48 bit 地址长度为例，虚拟地址的页表翻译过程如下图所示，在：

flowchart TD

    VA["VA 48bit"]

    subgraph SPLIT
        direction LR
        L0["47-39 L0 idx"]
        L1["38-30 L1 idx"]
        L2["29-21 L2 idx"]
        L3["20-12 L3 idx"]
        OFF["11-0 Offset"]
    end

    VA --> SPLIT

    %% L0
    L0 --> TTBR["TTBR base"]
    TTBR --> D0["L0 desc TABLE"]

    %% L1
    D0 --> L1T["L1 table PGD"]
    L1T --> D1["L1 desc"]

    D1 -->|BLOCK 1GB| PA1["PA = OA(47-30) + VA(29-0)"]
    D1 -->|TABLE| L2T["L2 table PUD"]

    %% L2
    L2T --> D2["L2 desc"]

    D2 -->|BLOCK 2MB| PA2["PA = OA(47-21) + VA(20-0)"]
    D2 -->|TABLE| L3T["L3 table PMD"]

    %% L3
    L3T --> D3["L3 desc PAGE"]
    D3 --> PA3["PA = OA(47-12) + VA(11-0)"]

可以看出，在2MB大页模式下，PMD级别的页表项直接指向一个2MB的物理内存块，而不需要再访问PTE级别的页表了，这样就减少了一次内存访问，提高了地址翻译的效率。

在这种页表翻译的情况下，拿到实际 PA 物理地址后，也会通过地址总线访问内存

flowchart TD

    %% CPU + MMU
    subgraph CPU["CPU + MMU"]
        VA["VA 0x...1234"]
        MMU["MMU translate"]
        PA["PA block_base + offset"]

        VA --> MMU
        MMU --> PA
    end

    %% Bus
    PA --> BUS["AXI Bus"]

    %% Memory
    subgraph MEM["Physical Memory (2MB Block)"]
        direction TB

        B0["offset 0x000000"]
        B1["offset 0x001000"]
        B2["offset 0x001234 target"]
        B3["offset 0x1FFFFF"]

    end

    BUS --> MEM

    %% highlight
    style B2 fill:#ffcccc,stroke:#333,stroke-width:2px

访问 2mb 大页其中一个 4k 内存时，tlb的地址命中过程如下：

flowchart TD

    A["VA 0x234567"] --> B["MMU split"]
    B --> C["VA = base 0x200000 + offset 0x034567"]
    C --> D["TLB lookup"]

    subgraph TLB["TLB entries (连续地址范围)"]
        direction LR
        D1["2MB entry\nbase 0x200000\nsize 2MB\nrange: 0x200000-0x3FFFFF"]
        D2["4KB entry\nbase 0x400000\nsize 4KB\nrange: 0x400000-0x400FFF"]
        D3["EntryN ..."]
    end

    D --> TLB
    TLB --> E{"VA 在哪个条目范围内?"}

    E -- "命中 2MB 块
VA = 0x200000(base) + 0x034567(offset)
范围检查: 0x200000 ≤ VA < 0x400000" --> F["获取 OA base"]
    E -- "未命中" --> G["页表遍历 page table walk"]

    F --> H["offset = VA - base = 0x234567 - 0x200000 = 0x034567"]
    H --> I["PA = OA base + offset"]

内存管理源码分析

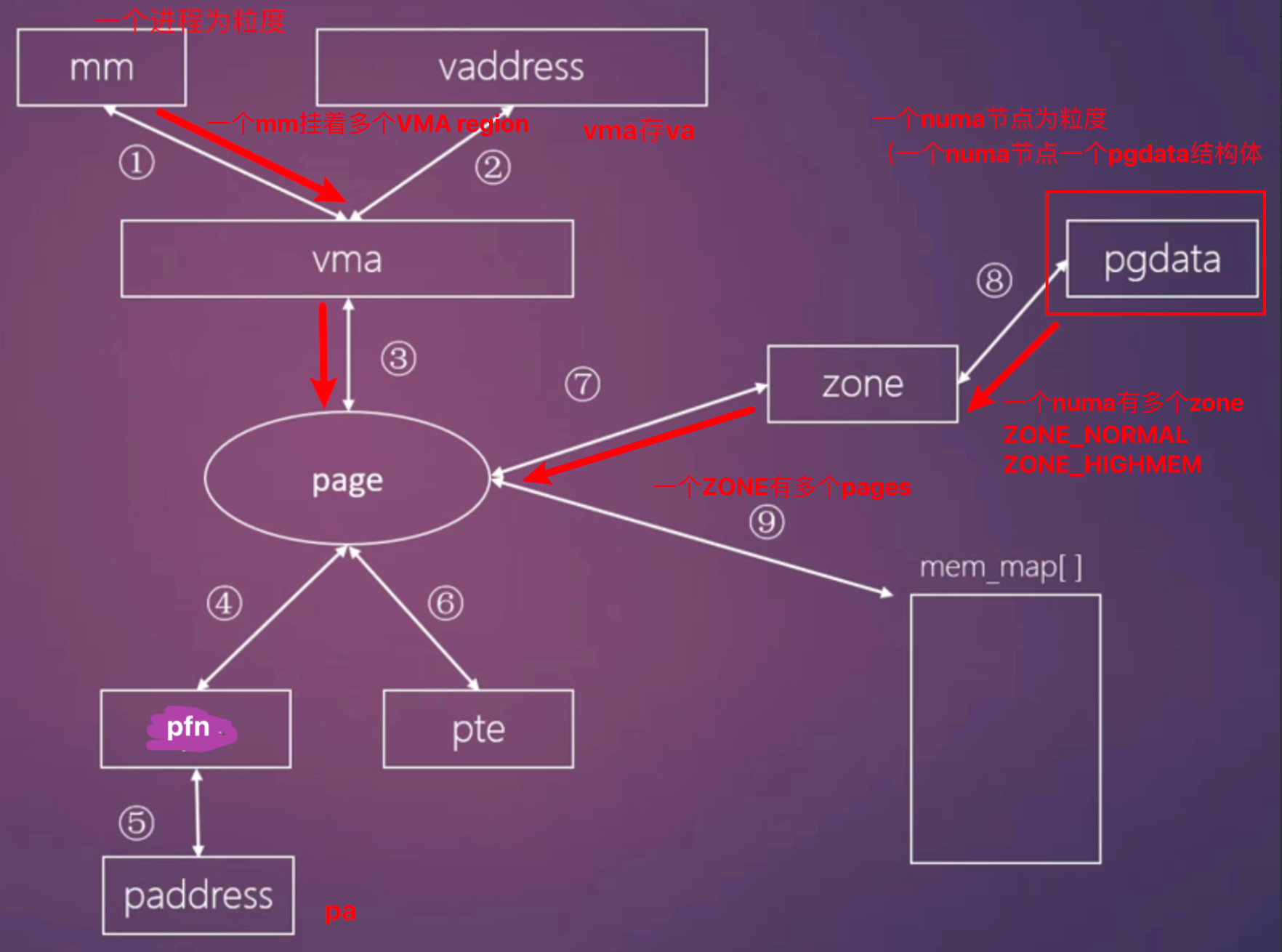

linux 内存结构

基础结构-VMA

vm_area_struct (VMA) 是 Linux 内核管理进程用户态虚拟内存的基础结构（基础单元）。只要在虚拟地址空间分配了具有特定属性的连续内存，内核就会创建对应的 VMA。为了兼顾遍历与查找效率，这些 VMA 会同时挂入两个结构：

按地址排序的 mm_struct->mmap 双向链表
以及用于 O(logN) 快速查找的 mm_struct->mm_rb 红黑树。

需要明确区分，mm_struct 中的 mmap 字段与系统调用 mmap() 是完全不同的概念。前者是内核存储 VMA 的数据结构（名词），后者是用户态申请内存映射的接口（动词）。调用系统调用 mmap() 的结果，就是向 mm_struct->mmap 链表中插入一条新的 VMA 节点。

反之，并非只有 mmap() 才会操作这个链表。VMA 作为虚拟地址空间的唯一"账本"，记录了所有内存分配行为。其他系统调用同样会触发 VMA 的增删改：

brk()：调整堆空间大小，内核直接修改堆 VMA 的 vm_end 指针。
execve()：加载程序时，为代码段、数据段创建初始 VMA。
mprotect() / munmap()：修改现有 VMA 权限或从链表中摘除节点。

简言之，mm_struct->mmap 链表是进程虚拟内存的"总账本"，而 mmap()、brk() 等系统调用只是触发该账本更新的不同操作指令。

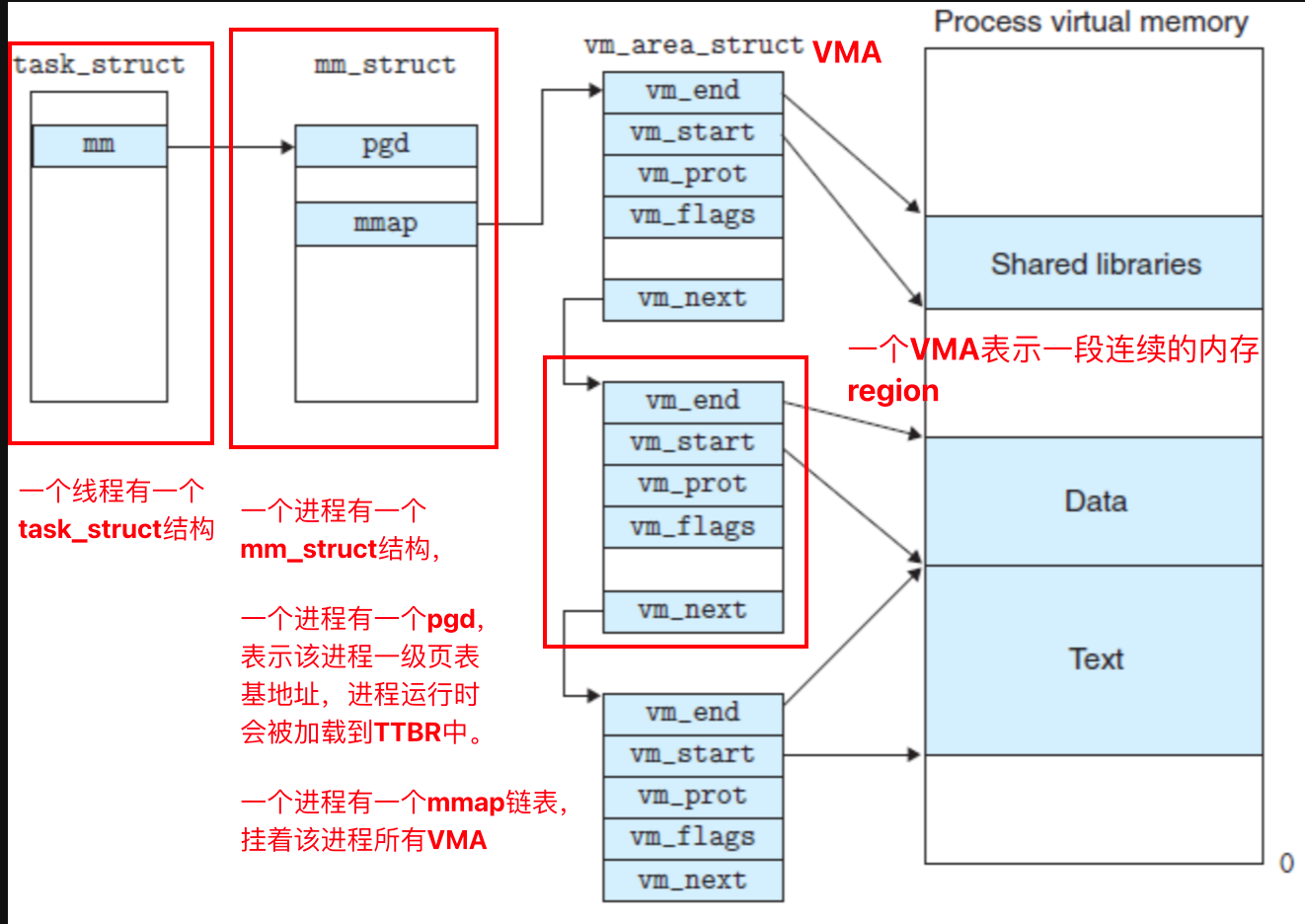

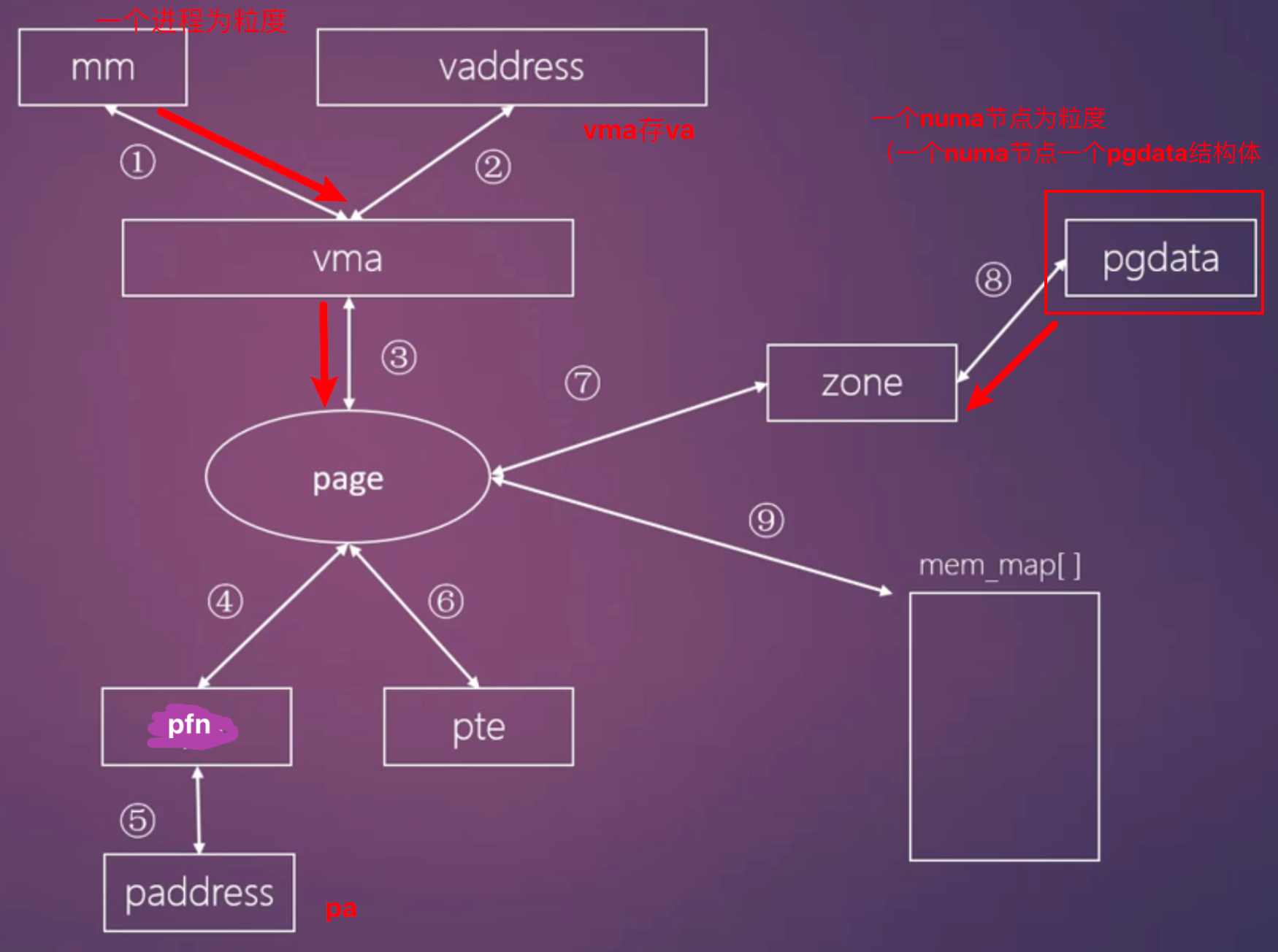

linux 内存中，重要的结构体：

task_struct            // 进程描述符：内核中每个进程的唯一"身份证"，包含指向内存管理的入口
    │
    │  task_struct->mm  ──指向──▶  mm_struct
    │
    ▼
mm_struct              // 进程内存管理结构体：描述进程的整个虚拟地址空间全貌
    ├── pgd            // 指向页全局目录(PGD)，是进程整棵页表树的"根"，也是该进程一级页表的基地址，进程运行时，该地址经物理地址转换后加载到 TTBR 寄存器中
    ├── mmap           // VMA 链表头，按地址顺序串联所有虚拟内存区域
    ├── mm_rb          // VMA 红黑树根，用于 O(logN) 快速查找地址所属区域
    └── total_vm       // 进程总共映射的虚拟页数
        │
        │  mm_struct->mmap ──指向──▶  vm_area_struct
        │
        ▼
vm_area_struct (VMA)   // 虚拟内存区域：描述一段连续的虚拟地址区间（如代码段、堆、mmap区）
    ├── vm_start       // 区域起始虚拟地址
    ├── vm_end         // 区域结束虚拟地址（区间: [vm_start, vm_end)）
    ├── vm_flags       // 权限标志（VM_READ / VM_WRITE / VM_EXEC）
    ├── vm_file        // 如果是文件映射，指向 file → address_space
    └── vm_ops         // VMA 操作函数集（缺页回调 fault()、页移除 open() 等）
        │
        │  缺页时 → 遍历页表 → 最终落到物理页
        │
        ▼
┌─────────────────────────────────────────────────────────────┐
│              页表层级结构（软件维护，硬件MMU遍历）               │
│                                                             │
│  pgd_t  (PGD)     一级 页全局目录   索引[47-39]  512项       │
│    └── p4d_t      （五级页表时才有）                          │
│        └── pud_t  (PUD)  二级 页上级目录 索引[38-30]  512项  │
│            └── pmd_t(PMD) 三级 页中间目录 索引[29-21]  512项 │
│                └── pte_t(PTE) 四级 页表项   索引[20-12]  512项│
│                    └── pfn ──指向──▶  物理页帧(page)         │
└─────────────────────────────────────────────────────────────┘

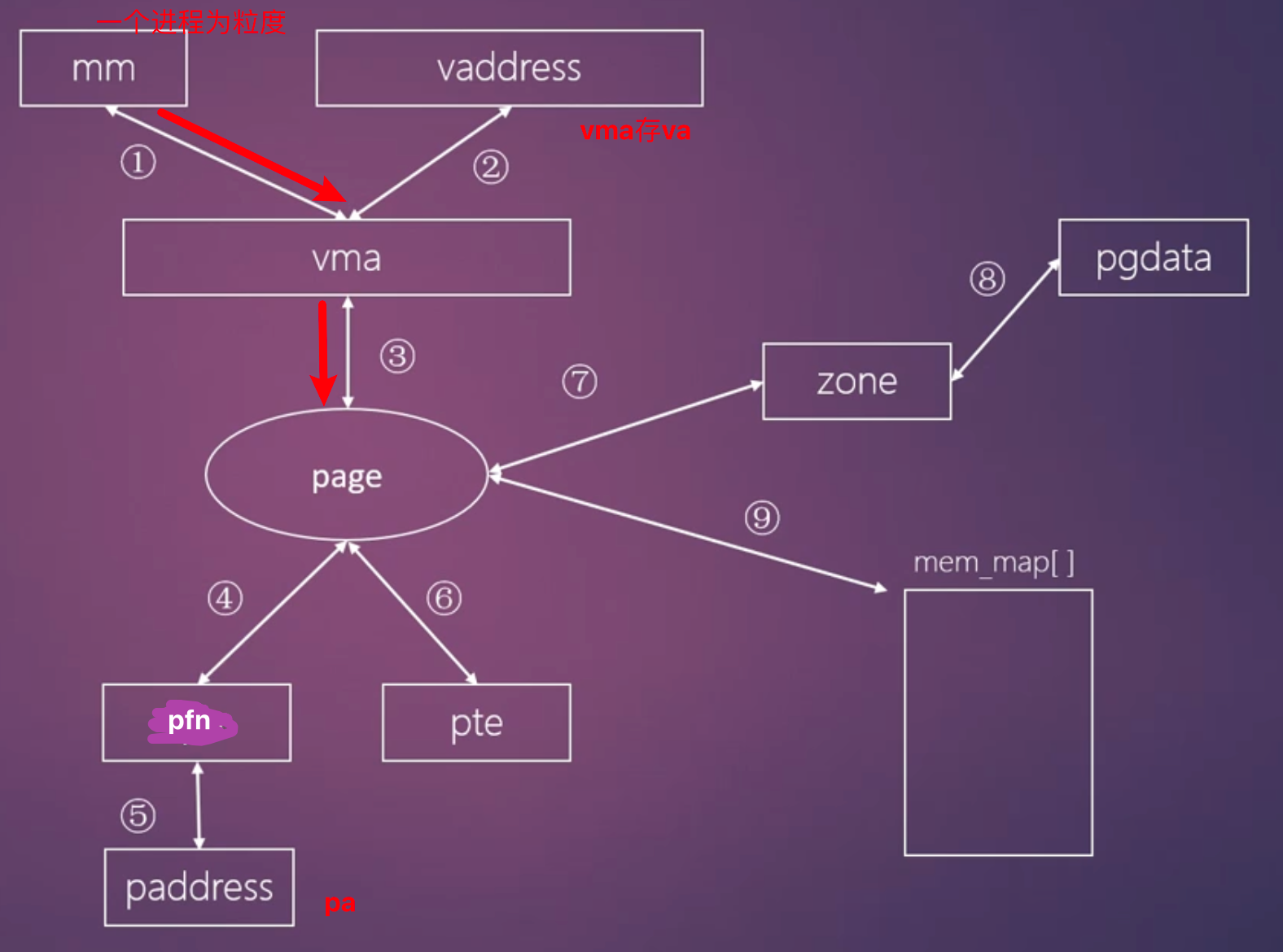

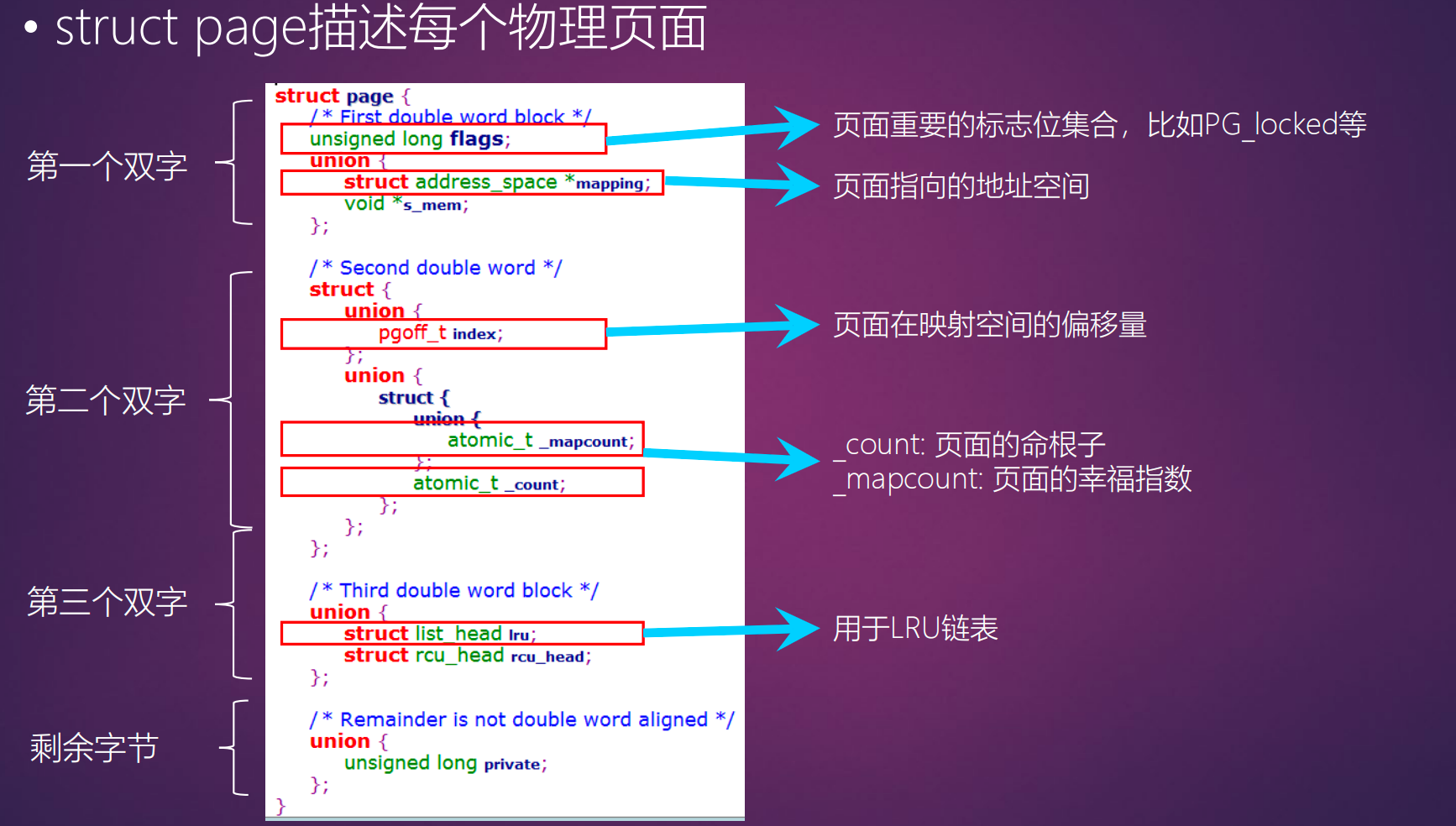

以上就是虚拟内存侧的核心结构体链条：task_struct → mm_struct → vm_area_struct → 页表(PGD/PUD/PMD/PTE) → page。

task_struct 与 mm_struct 的粒度

上面提到 task_struct 和 mm_struct，需要搞清楚它们的粒度：不是"一个内核/虚机挂一个"，而是每个线程/进程各有一个。

task_struct：每个线程一个。 Linux 内核不区分进程和线程，线程本质上是轻量级进程（通过 clone() 创建），每个线程都有自己独立的 task_struct。
mm_struct：每个进程（线程组）一个。 同一进程下的多个线程共享同一个 mm_struct，因为它们共享地址空间、页表、VMA 链表。只有 clone() 时带 CLONE_VM 标志（即创建线程），才会共享 mm_struct。

进程 P1（线程组 TID=100）
├── task_struct(线程100) ──┐
├── task_struct(线程101) ──┼──▶ 共享同一个 mm_struct
└── task_struct(线程102) ──┘

进程 P2（线程组 TID=200）
└── task_struct(线程200) ──▶ 独立的 mm_struct

内核线程是特例：它没有用户态地址空间，task_struct->mm 为 NULL，只借用一个 active_mm 临时使用。

至于 KVM 虚机，在 host 内核视角下一个虚机就是一个 QEMU 进程，有自己的 task_struct 和 mm_struct，虚机内存是 mm_struct 里 mmap 出来的一块普通用户态内存。guest OS 内部的 task_struct / mm_struct 对 host 内核不可见。

mm_struct->pgd 与 TTBR 的关系

上面结构体中 mm_struct->pgd 指向进程的 PGD 页表页，它就是四级页表（PGD → PUD → PMD → PTE）的最顶层一级页表，也就是整棵页表树的"根"。

每个进程都有自己的 PGD。 因为每个进程有自己的 mm_struct，而 mm_struct->pgd 指向各自独立的 PGD 页表页。一个系统中同时运行 N 个进程，物理内存里就同时躺着 N 张不同的 PGD 页表。

但同一时刻只有一张 PGD 是"生效"的——当前正在 CPU 上跑的那个进程的 PGD。进程切换时，内核把下一个进程的 pgd 经 __pa() 转换为物理地址后写入 TTBR0，MMU 从此用新进程的页表做翻译：

进程切换时（schedule → switch_mm）：

    mm_struct->pgd  (内核虚拟地址)
         │
         │  __pa() 转换为物理地址
         ▼
    物理地址  ──写入──▶  TTBR0_EL1 寄存器
                            │
                            ▼
                     MMU 从此地址开始遍历四级页表
                     同时刷新 TLB（旧进程的TLB缓存失效）

需要注意，mm_struct->pgd 存的是内核虚拟地址，而 TTBR 需要物理地址，因为 MMU 硬件用物理地址遍历页表。

另外在 ARM64 上有两个 TTBR：
