ARM64结构与编程:中断处理

Word count: 4.9kReading time: 19 min

 2026/02/08 

ARM64 中断处理

CPU 核心中有一对管理中断的管脚：IRQ（普通中断）和 FIQ（快速中断）。

关于这两种中断，PSTATE状态寄存器中有 I 位和 F 位分别用于控制 IRQ 和 FIQ 中断的使能状态： - I = 1：IRQ 中断被禁用，CPU 将不会响应 IRQ 中断请求。 - F = 1：FIQ 中断被禁用，CPU 将不会响应 FIQ 中断请求。

实际上，当我们在内核进行异常处理的时候，会自动将 I 和 F 位设置为 1，也就是在处理异常的过程中会禁止其他中断的发生，以确保当前异常处理的完整性和安全性。

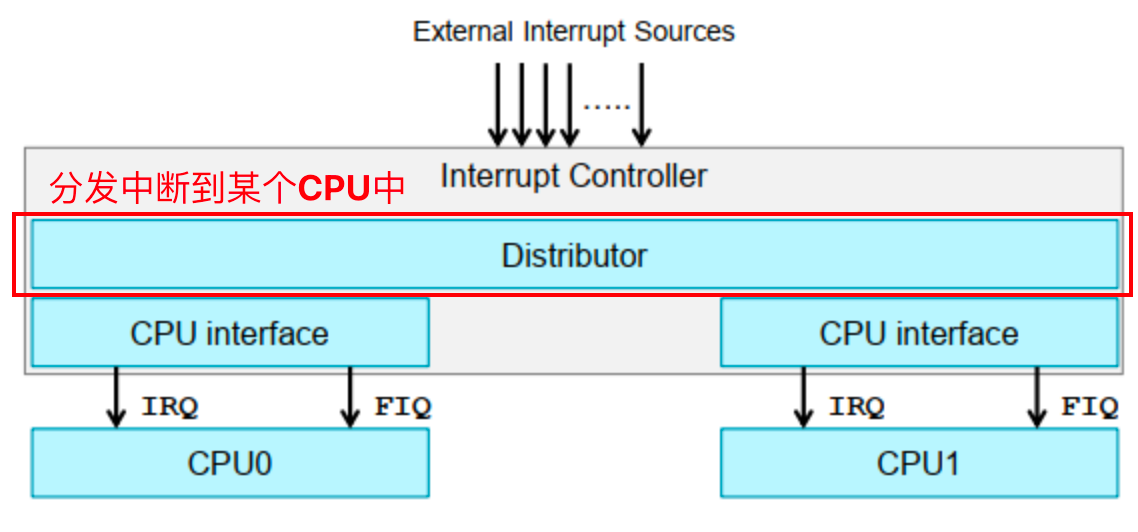

ARM 中，除了 CPU 外，还有一个重要的独立的芯片叫做 GIC（Generic Interrupt Controller，通用中断控制器），目前已经有gicv4、gicv4.1，gicv4.2了。

gicv4.0：支持 LPI 直通
gicv4.1：支持 LPI 直通和 IPI 直通

以树莓派4B为例，树莓派有两个中断控制器，一种是 legacy，这种是基于寄存器管理的中断控制器；另一种是 gic400 的中断控制器，同一时刻只能使用一种中断控制器（默认使用 gic400）。其中 GIC 负责管理和分发来自外设的中断请求到 CPU。GIC 与 CPU 之间通过 IRQ 和 FIQ 管脚进行通信的通用框图如下（GIC v2）：

Distributor - 控制路由：由 GICD_ 寄存器包含中断设置和配置，配置中指明了可以把中断路由到哪个CPU中。负责仲裁和分发中断请求到 CPU。
- 前32个中断源（SGI 和 PPI）是硬件设置好的，RO
- 从第32个中断源（SPI）开始是可软件编程配置其路由的，RW
CPU Interface - 控制中断响应状态：由 GICC_ 寄存器包含中断状态和控制，CPU 通过读取这些寄存器来获取当前的中断状态，并根据需要进行响应。

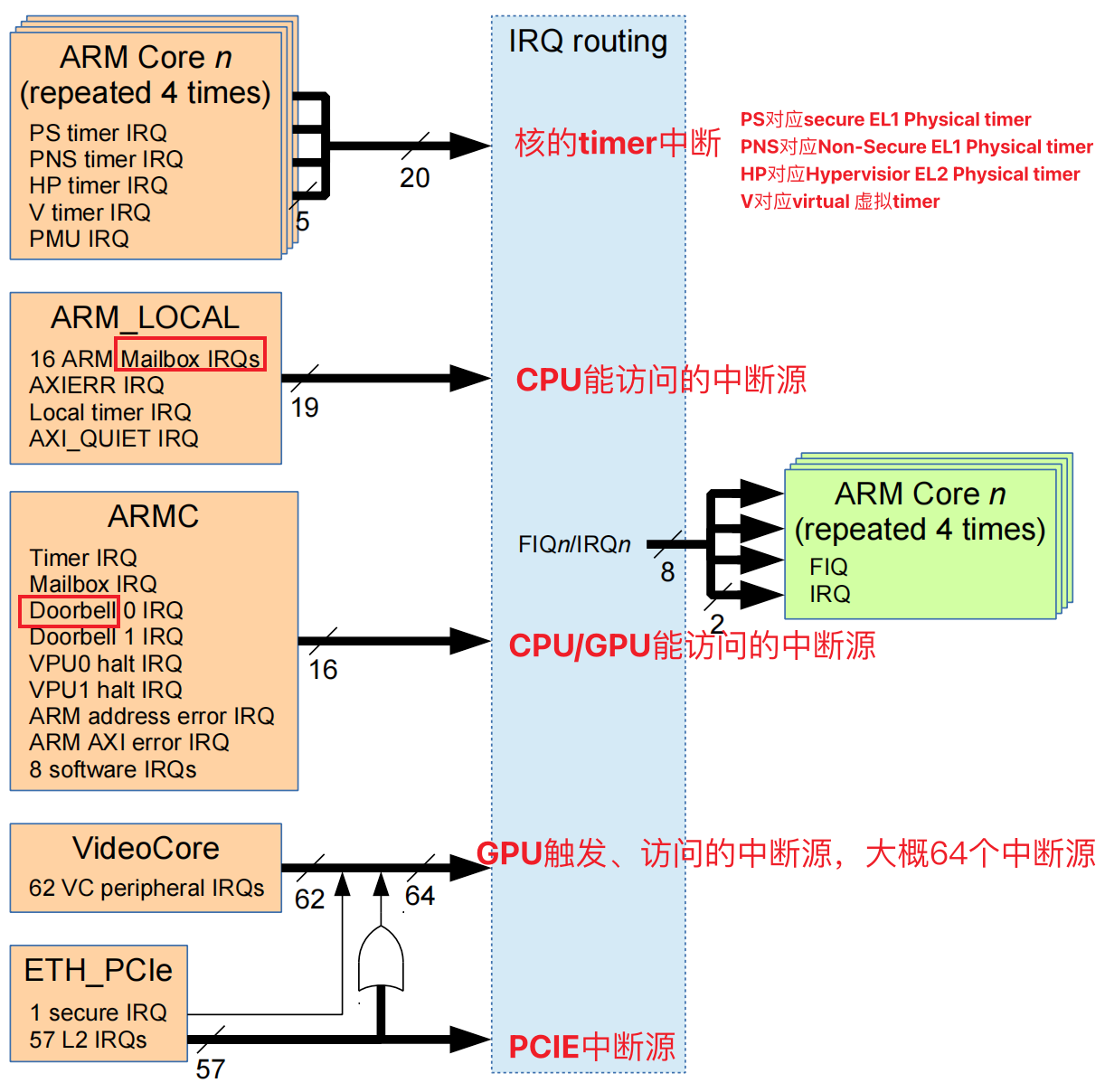

同样以树莓派为例，它支持以下 IRQ 中断源：

实验一：仿照出legacy完成时钟中断

简单的中断源，不需要GIC的参与，直接通过legacy中断控制器来处理就行了。

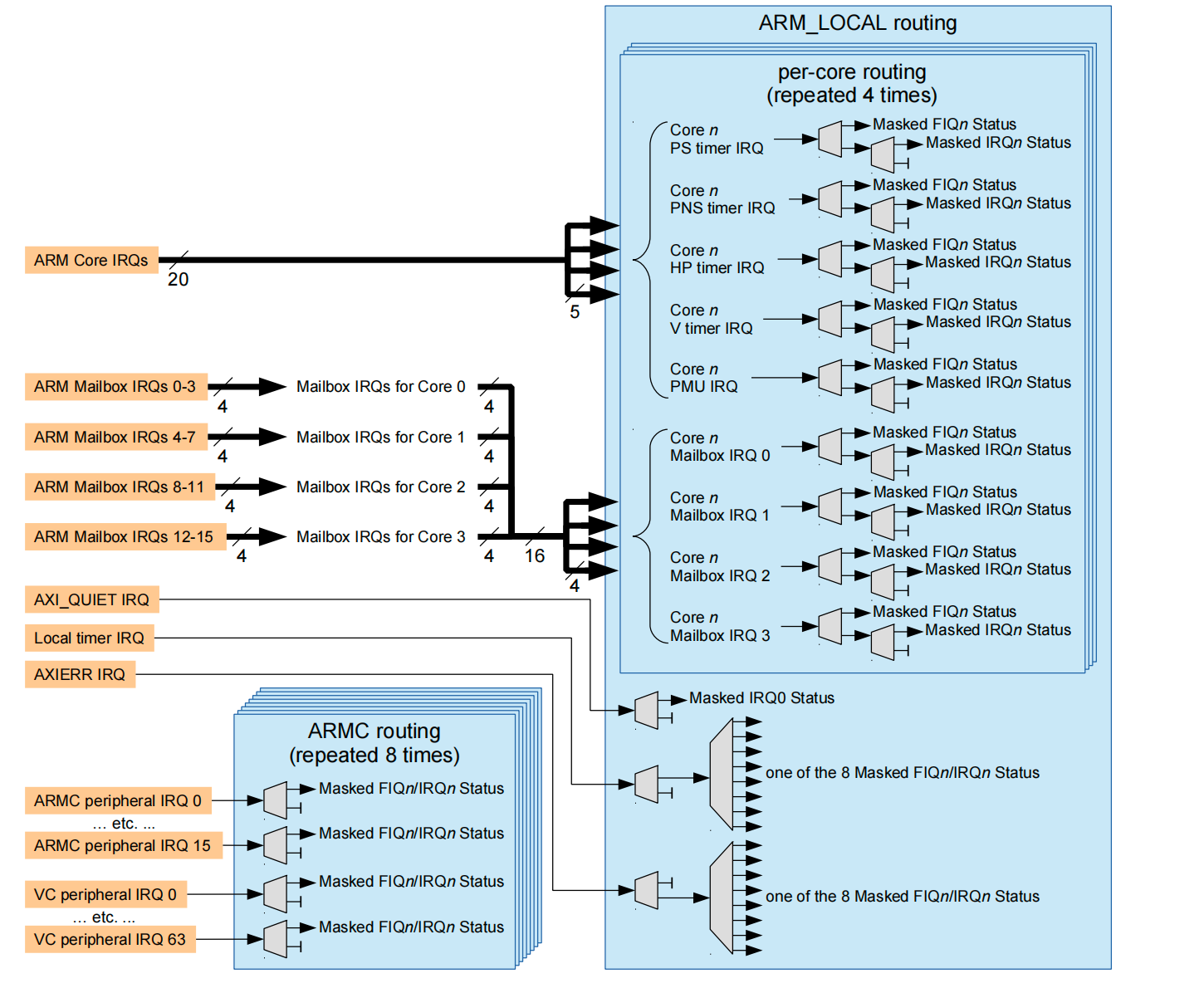

legacy IRQ 中断路由

legacy 中断控制器分成两部分：ARM_LOCAL routing和ARMC routing。

以ARM Core IRQs 为例，它会被路由到Per-Core routing中，然后到达 Masked IRQn Status 寄存器中，最后通过 Pending 寄存器来判断是哪个中断源被触发了。

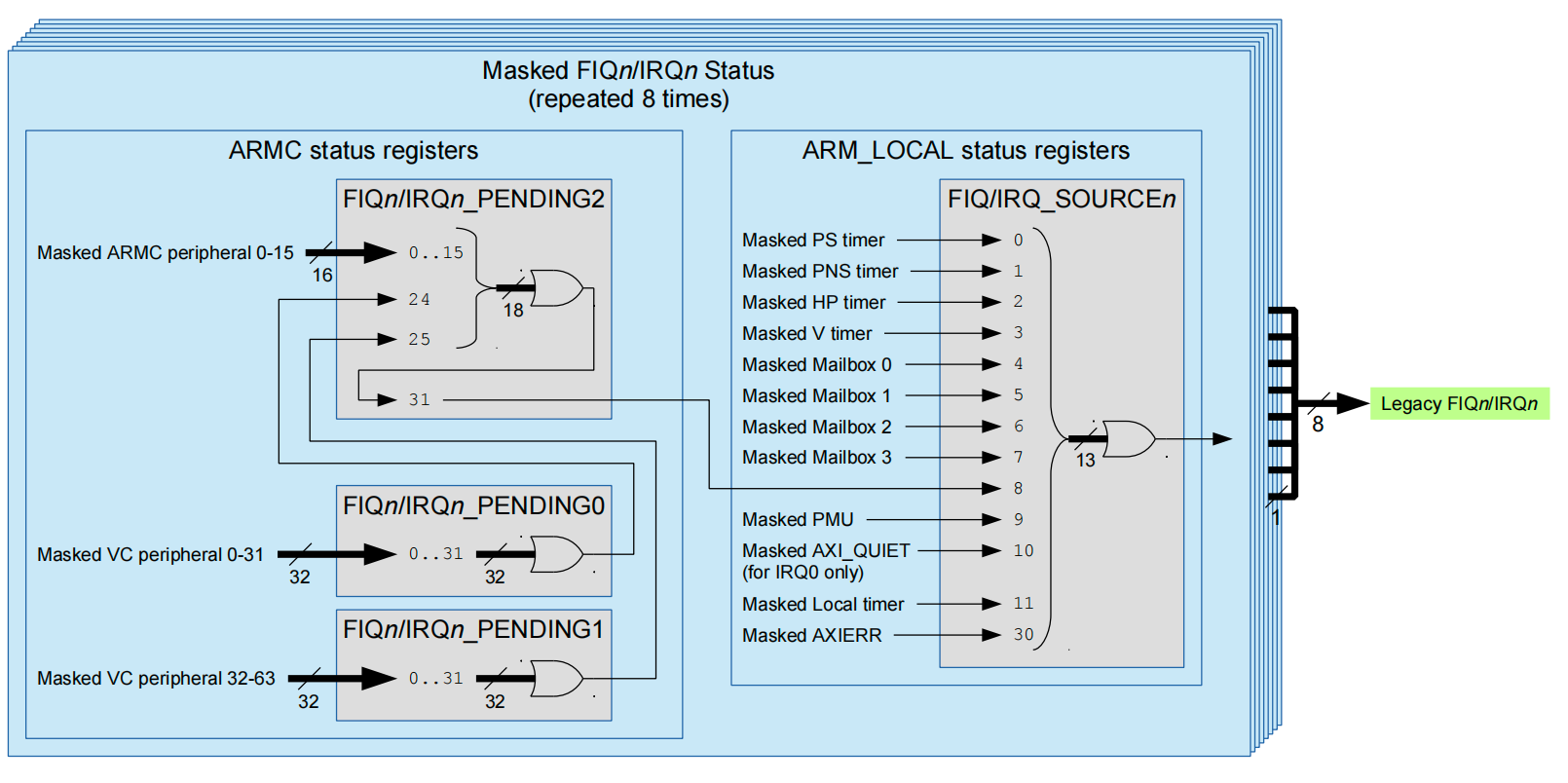

中断状态寄存器

包括pending0、pending1、pending2和SOURCEn四个寄存器。

结合上面树莓派legacy IRQ 状态寄存器的连接图，可以看到：

比如当 source 寄存器的 bit[8] 被设置成 1 的时候，表示 GPIO0 这个中断源被触发了，那么需要读取 pending2 的寄存器
读 pending2 的时候发现其中的 bit[24] 被置位了，那么我们接下去需要读取 pending0 寄存器，发现其中的 bit[0] 被置位了，那么就说明 GPIO0 这个中断源被触发了。（同理，如果 pending2 的 bit[25] 被置位了，那么需要读取 pending1 寄存器）

GIC 中断

基础

GIC 控制器的版本有很多，常见的有 GIC V1、GIC V2 和 GIC V3（当前已经出到 GIC v4了--26.3.18）：

GIC V1：支持8核，支持1020个中断源，支持 8 bit优先级，支持软件触发中断。
GIC V2：虚拟化支持（支持三种中断类型：SGI、PPI、SPI）
GIC V3：支持CPU核数大于8，支持基于 message 的中断（支持4种中断类型：SGI、PPI、SPI、LPI）

GIC 从 v3 开始就支持 4 种中断类型了，分别是 SGI、PPI、SPI 和 LPI：

SGI（Software Generated Interrupt，软件生成中断）：软件生成中断，用于CPU间通信，给其他核心发送中断信号，也称为 IPI（Inter-Processor Interrupt，核心间中断）。所有CPU共享一个SGI。
PPI（Private Peripheral Interrupt，私有外设中断）：私有外设中断，每个CPU独有 PPI 中断源。比如 Generic Timer 就是一个典型的 PPI 中断源。每个CPU对应一个PPI。
SPI（Shared Peripheral Interrupt，共享外设中断）：由系统中的共享外设触发的中断，多个 CPU 核心可以共享同一个 SPI 中断源。
LPI（Locality-specific Peripheral Interrupt，特定位置外设中断）：是基于消息传递机制的中断类型，允许外设根据其与 CPU 的物理位置来触发中断，提供更高效的中断处理方式。

中断类型	中断号范围	主要用途与特点
SGI	0-15	软件触发的中断。通常用于处理器间通信（IPI，Inter-Processor Interrupts）。一个CPU可以通过写寄存器触发另一个CPU的中断。
PPI	16-31	私有外设中断。这是每个CPU核心独有的中断，只能发给绑定的那个CPU。典型的例子包括每个CPU本地的计时器（Local Timer）和性能监视单元。
SPI	32-1019	共享外设中断。这是最常见的外设中断类型，由GIC分发给某一个CPU进行处理。比如按键、触摸屏、网络控制器等设备触发的中断都属于SPI 。
LPI	8192 起	基于消息的中断。这是GICv3引入的全新类型，其配置信息存储在内存表中，而非硬件寄存器中。它通常用于PCIe MSI/MSI-X中断，需要配合ITS（Interrupt Translation Service）组件使用，以实现高效、大规模的中断传递。

LPI的特殊要求:

LPI（Locality-specific Peripheral Interrupt）是GICv3引入的新型中断机制：

基于消息的信号：使用内存写操作而非物理信号线
需要ITS支持：Interrupt Translation Service负责中断路由转换
配置存储在内存中：中断属性表、集合表等存储在系统内存
仅支持Group 1：LPI只能属于中断Group 1
虚拟化需求：虚拟化环境需要虚拟ITS（vITS）支持

中断有四种状态：

Pending：中断请求已经被触发，但还没有被 CPU 处理。
Active：中断正在被 CPU 处理。
Inactive：中断没有被触发，也没有被 CPU 处理。
Pending and Active：CPU正在响应该中断源的中断请求，但是该中断源又发送中断过来。

在软件代码实现中，状态的变化不用软件手动去设置，而是由 GIC 硬件自动根据中断的发生和处理情况来更新的。软件只需要执行完中断处理函数后，向 GIC 的 EOI（End of Interrupt）寄存器写入中断号，通知 GIC 中断处理完成，GIC 就会自动更新该中断的状态。

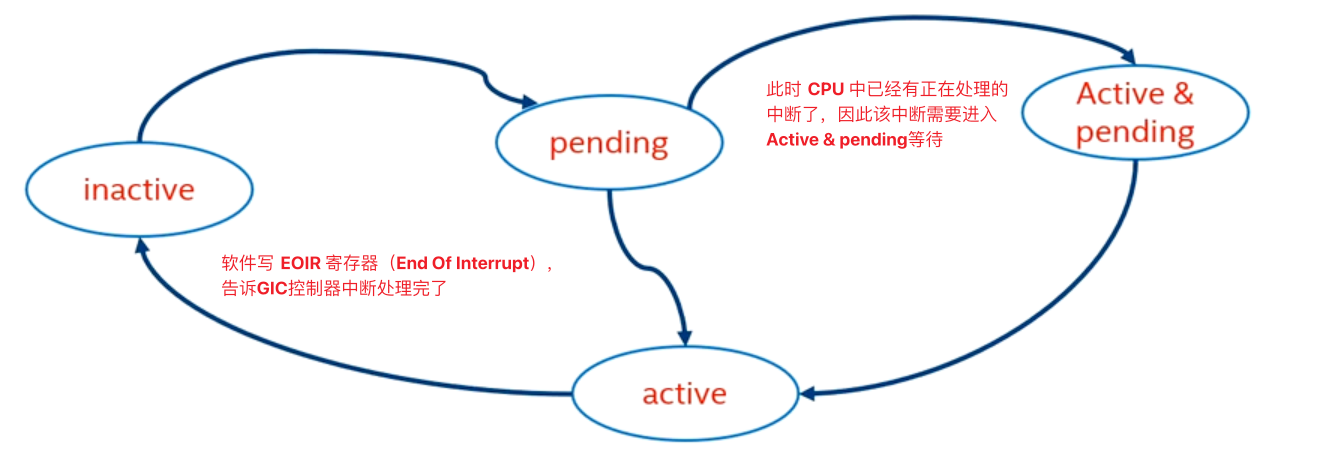

CPU 上 4 种中断状态的状态图如下所示：

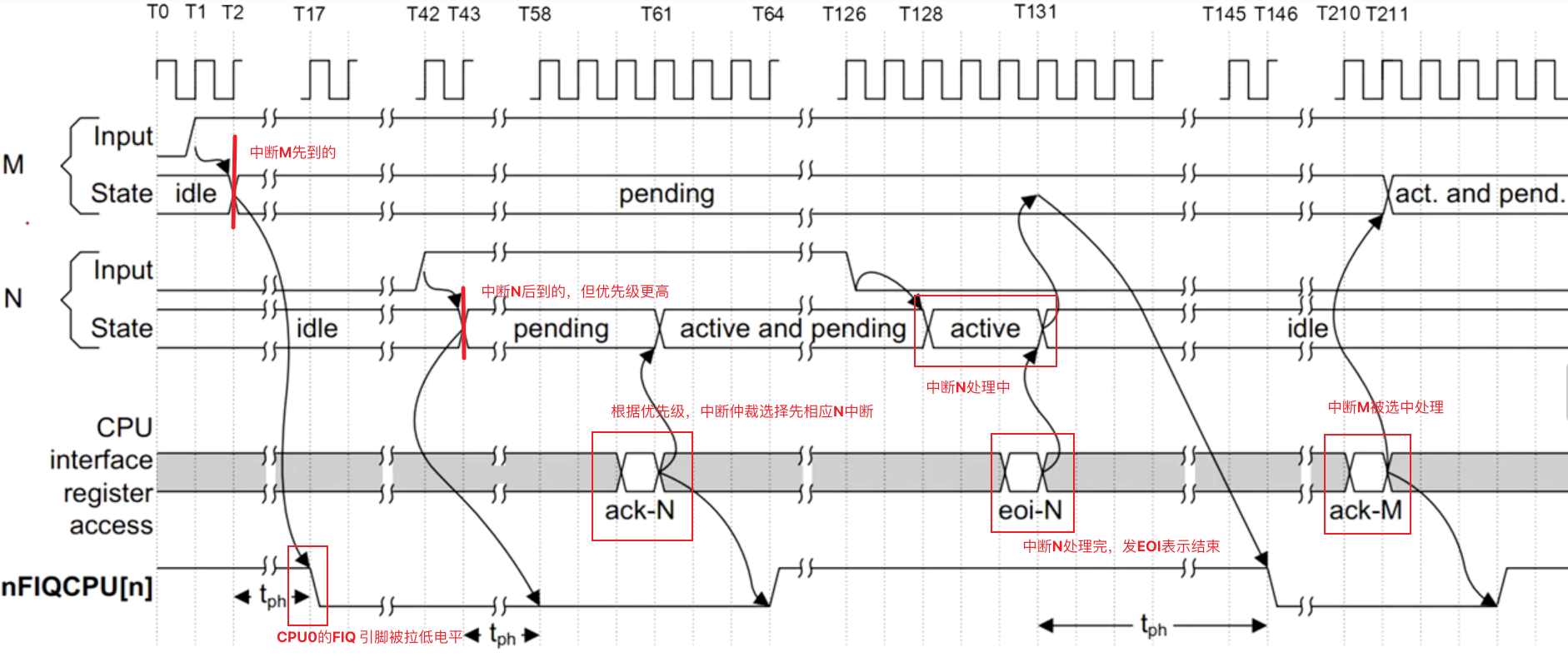

下面用一张信号图来表示信号的变化流程，其中假设 M 和 N 是中断0和中断1，且 N 的优先级高于 M，M 和 N 都会路由到同一个 CPU，CPU0 上：

以路由的GICD寄存器来说，GICD_ITARGETSRn 寄存器中每 8 bit 用于配置一个中断源的路由，也就是一个 32 bits 寄存器可以配置 4 个中断源的路由。会由一组 GICD_ITARGETSRn 寄存器配置路由，而不是一个寄存器，可以通过文档中计算出某个中断源对应的寄存器和位偏移来配置路由。

GIC-400为例，介绍初始化流程

设置distributor和CPU interface寄存器组的基地址
读取GICD_TYPER寄存器，计算当前GIC最大支持多少个中断源。
初始化distributor

① Disable distributor

② 设置SPI中断的路由

③ 设置SPI中断的触发类型，例如level触发

④ Disactive和disable所有的中断源，因为希望在外设注册中断的时候再去使能，而不是在初始化的时候就把所有的中断源都使能了

⑤ Enable distributor
初始化CPU interface

① 设置GICC_PMR，设置中断优先级mask level

② Enable CPU interface

注册中断

初始化外设
查找该外设的中断在GIC-400的中断号，例如PNS timer的中断号为30
设置GIC_DIST_ENABLE_SET寄存器来enable这个中断号
打开设备相关的中断，例如树莓派上的generic timer，需要打开ARM_LOCAL寄存器组中的TIMER_CNTRL0寄存器中相关的enable位。
打开CPU的PSTATE中位（PSTATE.I）

中断响应

中断发生
异常向量表
跳转到GIC中断函数里，gic_handle_irq()
读取GICC_IAR寄存器，获取中断号
根据中断号来进行相应中断处理，例如读取的中断号为30，说明是PNS的generic timer，然后跳转到 generic timer的处理函数里。

实验二：GIC 实现generic timer中断

实现要求：初始化 GIC-400 控制器 -> 为 generic timer 注册中断 -> 触发 generic timer 中断 -> 响应 generic timer 中断（打印 "Core 0 Interrupt: Hello, world!"）

GIC 相关的寄存器

在include/arm-gic.h中定义了 GIC-400 的相关寄存器，这些寄存器的地址都是相对于 GIC 的基地址的偏移地址，含义如下：

一、CPU Interface 寄存器组（GIC_CPU_ 开头）

CPU Interface 是每个 CPU 核心独立拥有的接口，用于控制中断的响应、优先级和完成。

GIC_CPU_CTRL (0x00): 控制寄存器：用于启用/禁用 CPU Interface，以及控制中断信号的行为。
GIC_CPU_PRIMASK (0x04): 优先级屏蔽寄存器：设置当前 CPU 允许处理的最低中断优先级。只有优先级高于此值的中断才能被响应。
GIC_CPU_BINPOINT (0x08): 优先级分组寄存器：用于将优先级位拆分为抢占优先级和子优先级，决定中断抢占的粒度。
GIC_CPU_INTACK (0x0c): 中断响应寄存器：读取该寄存器可获取当前待处理中断的中断号，同时表示 CPU 开始处理该中断。
GIC_CPU_EOI (0x10): 中断结束寄存器：写入中断号通知 GIC 中断处理完成，GIC 可清除该中断的 active 状态。
GIC_CPU_RUNNINGPRI (0x14): 当前运行优先级：只读，表示当前 CPU 正在处理的中断的优先级。
GIC_CPU_HIGHPRI (0x18): 最高待处理优先级：只读，表示当前 CPU 上最高优先级的待处理中断的优先级。
GIC_CPU_ALIAS_BINPOINT (0x1c): 别名分组寄存器：在某些安全模式下使用的备用优先级分组配置。
GIC_CPU_ACTIVEPRIO (0xd0): 活动优先级寄存器组：记录当前 CPU 上所有 active 的中断的优先级（GICv2 架构特有）。
GIC_CPU_IDENT (0xfc): 标识寄存器：只读，用于识别 CPU Interface 的版本和实现 ID。

CPU Interface 相关的常量定义：

GICC_ENABLE (0x1): 启用 CPU Interface 的位掩码
GICC_INT_PRI_THRESHOLD (0xf0): 默认的中断优先级阈值（只允许优先级 >= 0xf0 的中断通过）
GICC_IAR_INT_ID_MASK (0x3ff): 用于从 IAR 寄存器读取的中断号中提取低 10 位（0-1023）
GICC_INT_SPURIOUS (1023): 伪中断号，当读取 IAR 时返回此值表示没有有效中断
GICC_DIS_BYPASS_MASK (0x1e0): 禁用旁路模式的掩码（用于配置信号直通模式）

二、Distributor 寄存器组（GIC_DIST_ 开头）

Distributor 负责全局中断的管理，包括中断的使能、优先级、路由等配置。

GIC_DIST_CTRL (0x000): 控制寄存器：全局启用/禁用 Distributor
GIC_DIST_CTR (0x004): 类型寄存器：只读，提供 GIC 支持的中断线数量、CPU 接口数量等信息
GIC_DIST_IGROUP (0x080): 中断组寄存器：配置中断属于 Group 0（安全）还是 Group 1（非安全）
GIC_DIST_ENABLE_SET (0x100): 中断使能设置寄存器：向该寄存器写入 1 可启用对应中断
GIC_DIST_ENABLE_CLEAR (0x180): 中断使能清除寄存器：向该寄存器写入 1 可禁用对应中断
GIC_DIST_PENDING_SET (0x200): 中断挂起设置寄存器：软件可向该寄存器写入 1 来触发一个中断
GIC_DIST_PENDING_CLEAR (0x280): 中断挂起清除寄存器：清除中断的 pending 状态
GIC_DIST_ACTIVE_SET (0x300): 中断活跃设置寄存器：手动将中断标记为 active（通常由硬件自动设置）
GIC_DIST_ACTIVE_CLEAR (0x380): 中断活跃清除寄存器：手动清除 active 状态
GIC_DIST_PRI (0x400): 优先级寄存器：为每个中断配置优先级（每 8 位一个中断）
GIC_DIST_TARGET (0x800): 目标 CPU 寄存器：配置 SPI 中断可以路由到哪些 CPU（位图表示）
GIC_DIST_CONFIG (0xc00): 配置寄存器：配置中断的触发类型（电平触发或边沿触发）
GIC_DIST_SOFTINT (0xf00): 软件触发中断寄存器：写入该寄存器可触发 SGI，指定目标 CPU 和中断号
GIC_DIST_SGI_PENDING_CLEAR (0xf10): SGI 挂起清除寄存器：清除特定 SGI 的 pending 状态
GIC_DIST_SGI_PENDING_SET (0xf20): SGI 挂起设置寄存器：设置特定 SGI 的 pending 状态

Distributor 相关的常量定义：

GICD_ENABLE (0x1): 启用 Distributor 的位掩码
GICD_DISABLE (0x0): 禁用 Distributor 的值
GICD_INT_ACTLOW_LVLTRIG (0x0): 配置中断为低电平有效
GICD_INT_EN_CLR_X32 (0xffffffff): 一次性禁用 32 个中断的掩码（全 32 位置 1）
GICD_INT_EN_SET_SGI (0x0000ffff): 用于设置 SGI（0-15 号中断）的使能位
GICD_INT_EN_CLR_PPI (0xffff0000): 用于清除 PPI（16-31 号中断）的使能位
GICD_INT_DEF_PRI (0xa0): 默认的中断优先级值（0xa0，较低优先级）

三、其中，SGI（0-15）、PPI（16-31）、SPI（32 以上）在这些寄存器中的处理方式不同：

GICD_INT_EN_SET_SGI 专门用于操作 SGI 中断（低 16 位）
GICD_INT_EN_CLR_PPI 专门用于操作 PPI 中断（高 16 位）
优先级值：GIC 中优先级值越小，优先级越高。0xa0 是中等偏低的优先级。
寄存器访问：大部分寄存器是 banked 的，即每个 CPU 看到的内容可能不同（特别是 PPI 和 SGI 相关的配置）。
GICD_INT_ACTLOW_LVLTRIG：表示电平触发且低电平有效，这是 GIC-400 的默认配置。

初始化

int gic_init(int chip, unsigned long dist_base, unsigned long cpu_base)
{
    struct gic_chip_data *gic;
    int gic_irqs;
    int virq_base;

    gic = &gic_data[chip];

    /* 1. 初始化基地址 */
    gic->raw_dist_base = dist_base;
    gic->raw_cpu_base = cpu_base;

    /* 2. 计算 GIC 支持的中断数量 */
    gic_irqs = readl(gic_dist_base(gic) + GIC_DIST_CTRL) & 0x1f; //0x1f 是 GICD_TYPER 寄存器的前 5 位，表示支持的中断数量
    gic_irqs = (gic_irqs + 1) * 32; // 每个 GICD_TYPER 寄存器表示支持 32 个中断，所以需要加 1 后乘以 32 才能得到实际支持的中断数量
    if (gic_irqs > 1020) // GICv2 最大支持 1020 个中断
        gic_irqs = 1020;
    gic->gic_irqs = gic_irqs;

    printk("%s: cpu_base:0x%x, dist_base:0x%x, gic_irqs:%d\n",
                       __func__, cpu_base, dist_base, gic->gic_irqs);

    /* 3. 初始化 GIC 分发器 */
    gic_dist_init(gic);
    /* 4. 初始化 GIC CPU interface */
    gic_cpu_init(gic);

    return 0;
}

设置distributor和CPU interface寄存器组的基地址

1
2
3

/* GIC V2*/
#define GIC_V2_DISTRIBUTOR_BASE     (ARM_LOCAL_BASE + 0x00041000)
#define GIC_V2_CPU_INTERFACE_BASE   (ARM_LOCAL_BASE + 0x00042000)

读取GICD_TYPER寄存器，计算当前GIC最大支持多少个中断源。

/* 2. 计算 GIC 支持的中断数量 */
gic_irqs = readl(gic_dist_base(gic) + GIC_DIST_CTRL) & 0x1f; //0x1f 是 GICD_TYPER 寄存器的前 5 位，表示支持的中断数量
gic_irqs = (gic_irqs + 1) * 32; // 每个 GICD_TYPER 寄存器表示支持 32 个中断，所以需要加 1 后乘以 32 才能得到实际支持的中断数量
if (gic_irqs > 1020) // GICv2 最大支持 1020 个中断
    gic_irqs = 1020;
gic->gic_irqs = gic_irqs;

通过在GIC_DIST_CTRL寄存器中读取前 5 位（0x1f）来获取支持的中断数量，然后根据 GIC 的设计，每个寄存器块支持 32 个中断，所以需要加 1 后乘以 32 来计算实际支持的中断数量。最后还要检查是否超过 GICv2 的最大限制（1020 个中断）。

初始化distributor

① Disable distributor

② 设置SPI中断的路由

③ 设置SPI中断的触发类型，例如level触发

④ Disactive和disable所有的中断源，因为希望在外设注册中断的时候再去使能，而不是在初始化的时候就把所有的中断源都使能了

⑤ Enable distributor

static void gic_dist_init(struct gic_chip_data *gic)
{
       unsigned long base = gic_dist_base(gic);
       unsigned int cpumask;
       unsigned int gic_irqs = gic->gic_irqs;
       int i;

       /* 关闭中断*/
       writel(GICD_DISABLE, base + GIC_DIST_CTRL);

       /* 设置中断路由：GIC_DIST_TARGET
        *
        * 前32个中断(SGI/PPI)怎么路由是GIC芯片固定的，因此先读GIC_DIST_TARGET前面的值
        * 然后全部填充到 SPI的中断号 */
       cpumask = gic_get_cpumask(gic);
       cpumask |= cpumask << 8;
       cpumask |= cpumask << 16;

       for (i = 32; i < gic_irqs; i += 4)
               writel(cpumask, base + GIC_DIST_TARGET + i * 4 / 4);

       /* 设置低电平触发 */
       for (i = 32; i < gic_irqs; i += 16)
               writel(GICD_INT_ACTLOW_LVLTRIG, base + GIC_DIST_CONFIG + i / 4);

       /* Deactivate and disable all 中断（SGI， PPI， SPI）.
        *
        * 当注册中断的时候才 enable某个一个SPI中断，例如调用gic_unmask_irq()*/
       for (i = 0; i < gic_irqs; i += 32) {
               writel(GICD_INT_EN_CLR_X32, base +
                               GIC_DIST_ACTIVE_CLEAR + i / 8);
               writel(GICD_INT_EN_CLR_X32, base +
                               GIC_DIST_ENABLE_CLEAR + i / 8);
       }

       /*打开SGI中断（0～15），可能SMP会用到，所以初始化会默认打开*/
       writel(GICD_INT_EN_SET_SGI, base + GIC_DIST_ENABLE_SET);

       /* 打开中断：Enable group0 and group1 interrupt forwarding.*/
       writel(GICD_ENABLE, base + GIC_DIST_CTRL);
}

注册使能某个中断源

static void gic_set_irq(int irq, unsigned int offset)
{
    // 根据芯片手册，GICD_ISENABLER 寄存器每 32 位对应一个中断的使能位，因此需要计算出对应的寄存器地址和位位置
    unsigned int mask = 1 << (irq % 32);

    writel(mask, gic_get_dist_base() + offset + (irq / 32) * 4);
}
void gicv2_unmask_irq(int irq)
{
       gic_set_irq(irq, GIC_DIST_ENABLE_SET);
}

//gicv2_unmask_irq(GENERIC_TIMER_IRQ);

通过调用 gic_set_irq 函数并传入 GIC_DIST_ENABLE_SET 来使能指定的中断号（例如 GENERIC_TIMER_IRQ）。这个函数会根据中断号计算出对应的寄存器和位偏移，然后向相应的寄存器写入值来启用该中断。

中断响应

异常向量：

中断向量表的设计可以查看之前的博客六、异常向量表+实验二：实现同步异常处理

//异常向量表在 vectors 变量中，其中el1_irq会指向el1_irq汇编处理函数
el1_irq:
        /*把中断现场时的lr寄存器保存到栈顶里，
	  否则调用kernel_entry函数来保存中断现场，lr寄存器已经被破环

	  这里先让sp减去8，然后保存 lr到 sp-8的地方
	 */
	str x30, [sp, -8]!
	bl kernel_entry
	bl irq_handle //会调用gic_handle_irq函数来处理GIC具体的中断

	/* 注意在kernel_exit函数里，需要把 刚才保存在sp-8的lr寄存器恢复*/
	bl kernel_exit

中断处理：

/* 中断处理函数 */
void gic_handle_irq(void)
{
       struct gic_chip_data *gic = &gic_data[0];
       unsigned long base = gic_cpu_base(gic);
       unsigned int irqstat, irqnr;

       /* 中断处理 */
       do {
            irqstat = readl(base + GIC_CPU_INTACK);
            irqnr = irqstat & GICC_IAR_INT_ID_MASK;

            /* 读取 GICC_IAR 寄存器，获取中断号
            *  并根据中断号处理对应的中断，例如如果是 GENERIC_TIMER_IRQ timer中断 就调用 handle_timer_irq() 函数处理定时器中断
            *  最后调用 gicv2_eoi_irq() 函数向 GICv2 发送 End of Interrupt (EOI) 信号，告诉 GICv2 中断处理完成，可以继续处理下一个中断
            */
            if (irqnr == GENERIC_TIMER_IRQ)
                    handle_timer_irq();

            gicv2_eoi_irq(irqnr);

       } while (0);

}

通过读取 GICC_IAR 寄存器来获取当前待处理的中断号，然后根据中断号调用相应的处理函数（例如 handle_timer_irq()）。处理完成后，调用 gicv2_eoi_irq() 向 GICv2 发送 End of Interrupt (EOI) 信号，通知 GIC 中断处理完成，可以继续处理下一个中断。

debug

由于使用的是CONFIG_BOARD_PI3B，在gic init的时候就炸了，触发异常：

1
2
3

kernel_main
 └── gic_init()
       └── readl(0x40041000)  <- 这里炸了

CPU执行 readl() 时：

访问了非法地址 0x40041000
MMU / 总线返回 abort
立即触发 synchronous exception

原因是 gic_init() 访问了 Pi3 不存在的 GIC 寄存器，导致访问非法地址触发异常。现象如下：

Bad mode for Sync Abort, far:0x40041000, esr:0x0000000096000010 - DABT (current EL)
ESR info:
  ESR = 0x96000010
  Exception class = DABT (current EL), IL = 32 bits
  Data abort:
  SET = 0, FnV = 0
  EA = 0, S1PTW = 0
  CM = 0, WnR = 0
  DFSC = <NULL>

所以在写的代码中，通过ifndef CONFIG_BOARD_PI3B来避免在 Pi3B 上执行 GIC 初始化代码，也就是这部分GIC功能只在 Pi4B 上启用。

科普：

树莓派4（Raspberry Pi 4）支持并使用 ARM GIC-400 通用中断控制器。它是 BCM2711 芯片组的一部分，负责管理基于 Cortex-A72 处理器的系统中的中断。

树莓派3（Raspberry Pi 3）使用的Broadcom BCM2837 SoC（基于ARM Cortex-A53核心）主要依赖于其自定义的传统中断控制器，不支持通用的ARM GIC-400架构。虽然它具有通用中断控制器（GIC）的功能，但并非GIC-400系列硬件。
